Электрический соединитель Triton® API 16D

подводный12 контактов14 контактов

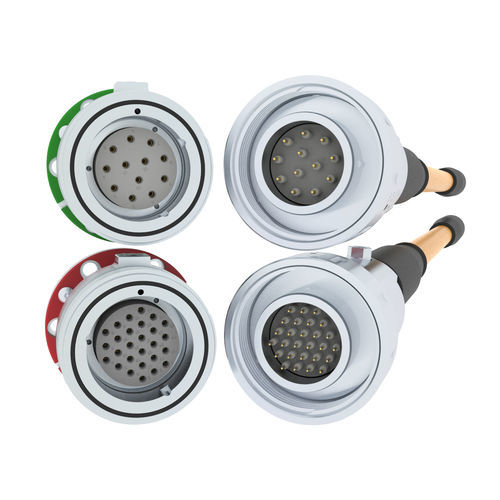

Соединители Triton® API 16D Dry-Mate с возможностью ручного сопряжения предназначены для систем погружных электрических соединений с требованием соответствия стандарту API 16D, где герметизирующие барьеры позволяют проводить испытания после установки. Каждый комплект соединителей состоит из одного разъема на конце кабеля (CCP) со шлангом, заполненным маслом под давлением (PBOF), и одной розетки с фланцевым разъемом (FCR) с испытательным портом. Во всех конструкциях используются прочные материалы, включая электрические модули, изготовленные методом литья под давлением. В электрических модулях используются пластмассы инженерного класса вместо традиционных материалов GRE, что обеспечивает надежность изделия, превышающую современные отраслевые стандарты. В конструкции также используются двухбарьерные уплотнения, а задняя часть разъемов CCP специально спроектирована таким образом, чтобы быть достаточно прочной, чтобы выдерживать удары волн и условия многократного развертывания. Текущие конфигурации включают 12- и 27-выводные версии. Все они выпускаются в одинаковых упаковках, но имеют уникальные системы ключей, которые предотвращают сопряжение несовпадающих пар. Другие конфигурации доступны по запросу Ключевые особенности: испытательные порты, соответствующие стандарту API 16D: 3rd Edition Использование пластмассы инженерного класса вместо традиционного материала GRE Уникальные комбинации ключей и цветов ОБЩИЕ ХАРАКТЕРИСТИКИ Эксплуатационная глубина - 15 000 футов [4 572 м] Температура эксплуатации - от -13°F до +122°F [от -25°C до +50°C] (морская вода) -от 20°F до +122°F [от -29°C до +50°C] (воздух) Температура хранения - от -22°F до +140°F [-30°C до +60°C] Рабочее давление - до 6 675 фунтов на квадратный дюйм [460,2 бар] (включая испытательный порт) Испытательное давление - 10 000 фунтов на квадратный дюйм [689,5 бар] Циклы спаривания/исчезновения - 100 Механический интерфейс - сухое сопряжение (возможно ручное сопряжение)
