Гидролокатор для катера SD9500

для суднадля АНПАдля порта

Обзор продукта

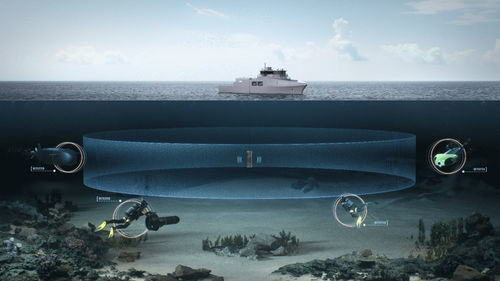

SD9500 — многоцелевой опускаемый сонар, разработанный для обнаружения малых и слабо сигнатурных подводных целей, таких как дайверы, транспортные средства для доставки пловцов, AUV и малые подводные лодки. Применяется для защиты портов и наблюдения за платформами или судами на стоянке. Головка сонара опускается за борт с помощью электрической лебёдки и соединяется гибридным кабелем с надводным модулем обработки (SPU); глубина опускания не менее 150 м.

Основные преимущества

• Адаптирован для наблюдения в мелководных и ограниченных районах с горизонтальным покрытием 360°; компактная конструкция позволяет развернуть систему с корабля, плавучей базы или стационарной конструкции.
• Адаптируемая система запуска и подъёма (LARS): от простой ручной стрелы до автоматизированного LARS в зависимости от платформы.
• Обнаружение слабосигнатурных целей благодаря широкой полосе, высокой разрешающей способности и повышенной чувствительности приёма.
• Поддержка дистанционной эксплуатации и дистанционного управления LARS с материнской платформы или береговой станции, подходит для беспилотных платформ.

Ключевые характеристики

• Глубина опускания ≥ 150 м
• Быстрые последовательности запуска и подъёма
• Диапазон частот: 65 кГц — 105 кГц
• Горизонтальное покрытие: 360° или выбираемый сектор
• Вертикальное покрытие: ±75°
• Электронная стабилизация и управление лучом
• Автоматическое и ручное сопровождение целей
• Звуковые и визуальные сигналы тревоги
• Запись и воспроизведение с наложением эхосигнала на электронные карты
• Встроенное моделирование распространения звука и симулятор операторов
• Несколько режимов передачи и варианты импульсов
• Управление всеми параметрами со стороны оператора
• Готовность к интеграции с PCC или CMS

Технические характеристики

• Модель: SD9500
• Глубина опускания: не менее 150 м
• Диапазон частот: 65–105 кГц
• Горизонтальное покрытие: 360° или выбираемый сектор
• Вертикальное покрытие: ±75°
• Полоса пропускания: широкая для высокой разрешающей способности
• Чувствительность приёма: оптимизирована для слабых/малых целей
• Управление лучом: электронная стабилизация и наведение
• Режимы передачи: горизонтальный сектор, вертикальный сектор, инспекционный луч
• Режимы импульса: серия импульсов и одиночный импульс
• Сопровождение целей: автоматическое и ручное инициирование
• Сигналы тревоги: звуковые и визуальные
• Обработка данных: запись, воспроизведение, электронные карты с наложением эхосигнала
• Инструменты: встроенное моделирование распространения звука; симулятор для обучения
• Интеграция: готов к PCC или CMS
• Диагностика: встроенная система самопроверки
• Среда: подходит для прибрежных/мелководных и ограниченных вод
• Запуск и подъём: адаптируемый LARS (ручная стрела или автоматический LARS)
• Дистанционное управление: поддержка полного дистанционного управления, включая управление LARS
