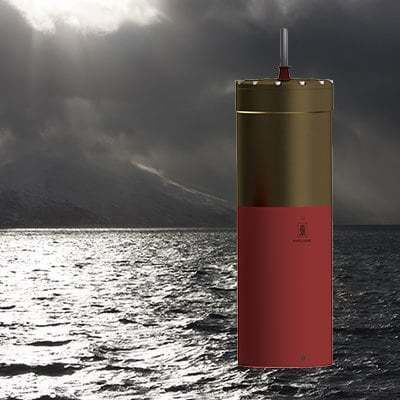

Гидролокатор для катера SY60

для суднамноголучевойдля агрессивной среды

Обзор
Simrad SY60 — это сонар второго поколения с омнинаправленным покрытием, предназначенный для коммерческого использования и спортивной рыбалки. Он оснащён увеличенным количеством элементов преобразователя и повышенной выходной мощностью для улучшения разрешения в вертикальной плоскости, разделения целей и отслеживания в неспокойных условиях. Электроника трансивера размещена внутри преобразователя, что сокращает количество кабелей и уровень помех.

Ключевые технические улучшения (вводная часть)
Увеличив количество элементов с 256 (SY50) до 384 в SY60, прибор достигает более узкого вертикального луча и более высокой разрешающей способности в вертикальной плоскости. Выходная мощность передачи была удвоена по сравнению с SY50, обеспечивая примерно +3 дB уровня источника. В преобразователь интегрирован новый датчик движения SteadyPing для обеспечения полной стабилизации в условиях шторма.

SteadyPing
SteadyPing — новый датчик стабилизации, интегрированный в преобразователь. Он обеспечивает существенно более высокую точность по сравнению с предыдущими датчиками стабилизации, что позволяет получать точную стабилизированную картину на малых дистанциях и в сильный шторм. Быстрая стабилизация критична при использовании узких лучей.

QuadPing®
QuadPing® — продвинутая функция, которая одновременно использует четыре передачи (пинга) для обнаружения и отслеживания рыбы от глубоких вод до судна. QuadPing реализован как отдельный режим представления и предоставляется в виде программного обновления для поддерживаемых систем.

• Два горизонтальных вида представления: один одиночный проход (референс) и комбинированный вид из трёх проходов.
• Три комбинированных пинга разделены наклоном на 10°; отображается наклон среднего пинга.
• Частота отображается для второго прохода; две другие полосы имеют смещение частоты ±1 кГц относительно второго.

Sonar AI
SY60 поддерживает Sonar AI — приложение искусственного интеллекта, которое помогает отделять интересующие цели от шума и нежелательных эхо. При обнаружении валидной цели (одна рыба или стая) автоматически может появляться маркер для её идентификации и отслеживания. Sonar AI также позволяет удалённое управление и автоматические обновления ПО при поддержке (установка/загрузка приложения требует подключения Processor Unit к сети; возможно наличие абонентской платы).

Операционное ПО 'Winson'
SY60 использует платформу программного обеспечения Winson, общую для сонаров Simrad. Winson предоставляет множественные представления, возможность перемещать виды между дисплеями и одновременные пинги лучей для увеличения частоты пингов и скорости обновления. Другие возможности Winson включают:

• Пользовательский интерфейс на более чем 20 языках
• Интуитивный доступ к параметрам работы
• Сохранение и вызов избранных пользовательских настроек
• Сохранение и воспроизведение сонарных изображений и видеопоследовательностей
• Отслеживание целей и позиций

Компактная конструкция и установка
SY60 имеет компактную конструкцию и разработан для простой установки, подходящей даже для судов с ограниченным местом для сонара. Отдельный шкаф трансивера не требуется; необходим только небольшой блок питания. Связь между корпусной (транcдуцерной) единицей и бортовым компьютером осуществляется по одному Ethernet‑кабелю. Корпусная единица и компьютер могут работать от постоянного тока на малых прибрежных судах без трёхфазного питания.

Связь и интеграция датчиков
Сонар предоставляет несколько стандартных интерфейсов для бесшовной связи с бортовыми датчиками (географическая информация, скорость, курс). Встроенный датчик движения повышает точность работы; точность можно дополнительно увеличить, добавив внешнюю Motion Reference Unit (MRU).

Корпусные блоки
Доступно два корпуса: стандартный SY Hull Unit опускает преобразователь на 600 мм под корпус, а SY Compact Hull Unit — на 400 мм. Для обоих корпусов рекомендованная максимальная скорость судна составляет 15 узлов. Корпус монтируется на монтажном лотке и обычно располагается в носовой части судна, чтобы избежать шума винта и двигателя.

Схема системы (системные блоки)
Системные блоки SY60 обычно устанавливаются на мостике и в сонаRoom. Основные компоненты, которые обычно устанавливаются в системе SY60, включают (типичная схема):
(A) Дисплей (второй дисплей опционально)
(B) Панель управления (опционально)
(C) Processor Unit (компьютер)
(D) Блок питания
(E) Hull Unit
(F) Подъёмный мотор
(G) Монтажный лоток
(H) Трансдуцер

Панель управления сонаром
SY60 поддерживает дополнительную панель управления Mk4, которая связывается с Processor Unit по USB. Панель предоставляет выделенные/настраиваемые кнопки и ручки, доступ к обновлениям ПО и управление пользовательскими настройками. С совместимыми Processor Unit панель Mk4 может обеспечить удалённую функцию вкл/выкл. Для панели не требуется отдельный блок питания.

Характеристики / технические спецификации

• Поколение модели: омнинаправленный сонар второго поколения
• Элементы трансдукера: 384 элемента (вместо 256 в SY50)
• Вертикальный луч: узкий луч (ок. 6,4°)
• Режим работы: 360° омнинаправленный, omni‑стабилизирован SteadyPing
• Мощность передачи: +3 dB уровня источника по сравнению с SY50 (мощность передачи удвоена)
• QuadPing®: четыре одновременных пинга; три наклонных пинга, разделённых на 10°; смещения частоты ±1 kHz для внешних полос
• Режимы работы: CHIRP и CW передачи
• Двойная работа: двойной диапазон наклона -10° до +60° и возможность двойного диапазона
• Возможность пинга: одновременный пинг лучей (ПО Winson)
• Удалённое управление: полные возможности удалённого управления и опции удалённой работы при поддержке
• Встроенный датчик движения: SteadyPing в трансдьюсере; опциональный внешний MRU для повышения точности
• Установка: электроника трансивера внутри трансдьюсера; меньше кабелей; единичная Ethernet‑связь к мостику
• Корпусные блоки: SY Hull Unit (опускание 600 мм) и SY Compact Hull Unit (опускание 400 мм)
• Рекомендованная макс. скорость судна для корпусной единицы: 15 узлов
• Представление: множественные виды, сохранение/вызов настроек, сохранение/воспроизведение изображений и видео, отслеживание целей и позиций
