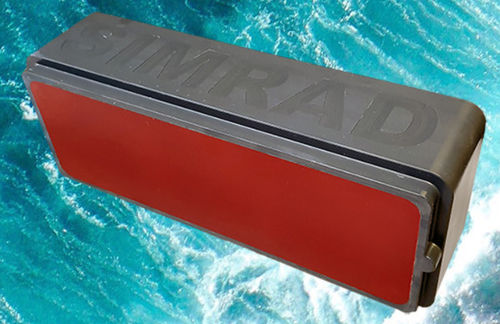

Трансдуктор акустический для эхолота CP200-5C

для рыбопоискового эхолота

Simrad CP200-5C - это специализированный трансдьюсер, предназначенный для измерения скорости воды и поиска рыбы. Корпус датчика Simrad CP200-5C содержит три отдельных датчика, настроенных на измерение скорости воды, и один однолучевой датчик для традиционного поиска рыбы. Благодаря высокой рабочей частоте CP200-5C обеспечивает точные измерения и подробные эхограммы. Обычно трансдьюсер устанавливается заподлицо с обшивкой корпуса судна. Для крепления корпуса трансдьюсера к монтажной раме используется зажимная рама. Монтажная рама приваривается к днищевой плите. Кабель датчика проникает в корпус с помощью кабельного ввода. Кабельный ввод состоит из втулки, резиновой прокладки, шайб и уплотнительного ниппеля. Трансдьюсер также может быть установлен заподлицо на дне блистера или киля. Подключение эхолота Трансдьюсер CP200-5C подключается к системе эхолота. Для достижения максимальной точности измерений мы настоятельно рекомендуем подключить к системе эхолота блок задания движения (MRU). Если блок задания движения (MRU) недоступен, используйте датчик движения для измерения крена и тангажа. В качестве минимального решения можно использовать систему глобального позиционирования (GPS). Подготовка и калибровка для получения точных данных Для получения точных и корректных данных необходимо выровнять датчик и измерить его положение и смещение относительно системы координат судна. Мы рекомендуем откалибровать систему эхолота с трансдьюсером CP200-5C перед использованием.
