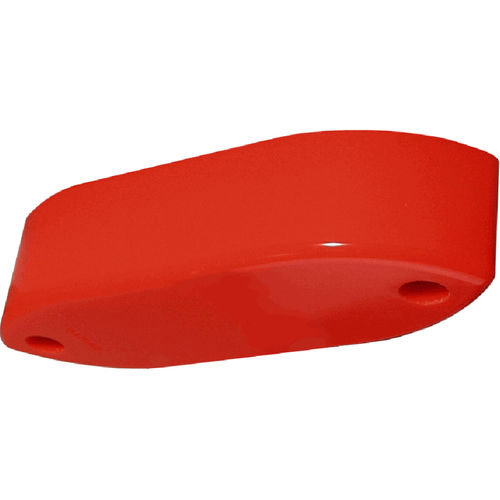

Датчик для измерения температуры 38/200 Combi C

акустическийдля катерадля эхолота

Датчик Simrad 38/200 Combi C объединяет два датчика и один датчик температуры в одном корпусе. Он имеет обтекаемую форму для установки на корпус небольших судов. Этот однолучевой трансдьюсер представляет собой два датчика в одном. Две частоты охватывают толщу воды и определяют дно как на больших глубинах, так и на мелководье. Датчик также оснащен датчиком температуры. Датчик имеет гидродинамический внешний вид и предназначен для установки на внешней стороне корпуса судна. Его нельзя устанавливать заподлицо. Вместо этого необходимо изготовить обтекатель, который будет располагаться между корпусом судна и верхней поверхностью датчика. Этот обтекатель должен обеспечивать правильный угол установки, вмещать петлю кабеля и полностью поддерживать всю верхнюю часть корпуса. Частичная поддержка - например, только на концах - может привести к повреждению конструкции при сильных ударах. В корпусе предусмотрены два отверстия под болты для надежного сквозного крепления устройства к обтекателю. Расположение датчика примерно в 0,5 м от киля обычно обеспечивает достаточный поток воды между килем и устройством. Для достижения оптимальной производительности поверхность датчика должна быть наклонена на 1-2 градуса, чтобы встречная вода встречалась с ним чисто, способствуя стабильному ламинарному потоку. Крепежные винты должны располагаться заподлицо, а любые зазоры вокруг них должны быть заделаны соответствующим составом или стопорным кольцом. Лицевая поверхность датчика, окружающая обшивка корпуса и любой заполняющий материал должны быть обработаны до гладкой и ровной поверхности. Неровности в этих местах могут нарушить поток воды и снизить производительность. Кабель датчика проникает в корпус с помощью сальниковой трубки и кабельного сальника.
