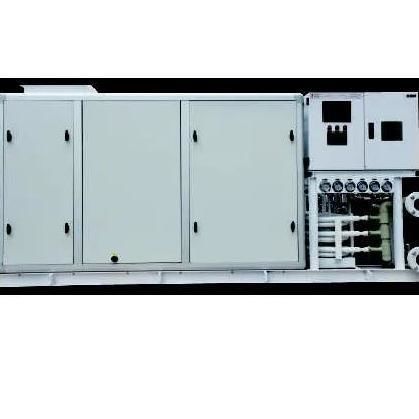

Система обработки воздуха OA-ZK Series

морскаядля судна

Серия OA-ZK — это блок кондиционирования воздуха блочного типа, охлаждаемый морской водой, предназначенный для больших кают судов и коммерческих помещений. Устройство объединяет очистку воздуха от пыли, охлаждение, опциональное отопление и увлажнение. При температуре морской воды выше 3°C возможно выполнение функции отопления; предусмотрены регуляторы для смешивания приточного и вытяжного воздуха.

Принцип работы:

• Блок OA-ZKH включает компрессор, конденсатор, расширительный клапан и испаритель, рассчитанные на теплообмен с морской водой.
• Морская вода охлаждает теплообменник, обеспечивая охлаждение и осушение циркулирующего воздуха.
• При температуре морской воды выше 3°C система может работать в режиме отопления с использованием теплового насоса.
• Впускные отверстия для приточного и возвратного воздуха с дроссельными заслонками позволяют точно регулировать соотношение и объём вентиляции.

Особенности:

• Интегрированная конструкция для напольной установки, упрощающая монтаж на судне или в больших объёмах.
• Каркасный первичный фильтр для простой замены и обслуживания.
• Встроенный электромагнитный клапан хладагента и термостатический расширительный клапан для надёжного управления хладагентом.
• Вентилятор с частотным преобразователем (VFD) для регулировки расхода воздуха и статического давления на выходе в соответствии с сопротивлением каналов.
• Централизованное расположение подачи и возврата воздуха, допускающее работу на 100% наружном воздухе в переходные сезоны.
• Обработка воздуха: фильтрация, охлаждение, опциональное отопление и опциональное увлажнение.

Связанные подмодели и параметры:

• OA-25ZKH — Btu/h: <96000 — Питание: AC380V/50Hz/3Ph — Входная мощность охлаждения: -- — Входная мощность отопления: --
• OA-35ZKH — Btu/h: 96000-720000 — Питание: AC380V/50Hz/3Ph — Входная мощность охлаждения: -- — Входная мощность отопления: --
• OA-50ZKH — Btu/h: 96000-720000 — Питание: AC380V/50Hz/3Ph — Входная мощность охлаждения: -- — Входная мощность отопления: --
• OA-70ZKH — Btu/h: 96000-720000 — Питание: AC380V/50Hz/3Ph — Входная мощность охлаждения: -- — Входная мощность отопления: --
• OA-105ZKH — Btu/h: 96000-720000 ("105" означает примерно 105 кВт холодопроизводительности/теплопроизводительности) — Питание: AC380V/50Hz/3Ph — Входная мощность охлаждения: -- — Входная мощность отопления: --
• OA-180ZKH — Btu/h: 96000-720000 — Питание: AC380V/50Hz/3Ph — Входная мощность охлаждения: -- — Входная мощность отопления: --

Технические сведения и опции:

• Электропитание: 380V / 50Hz / 3 фазы (стандарт для перечисленных подмоделей).
• Управление вентилятором: частотный преобразователь (VFD) для плавной регулировки скорости и контроля статического давления на выходе.
• Режимы работы: вентиляция, охлаждение, отопление (опция), увлажнение (опция).
• Теплообменник: стандарт — гидрофильные алюминиевые ламели; опция — медные трубки.
• Опциональные комплектующие: приточные/вытяжные заслонки из оцинкованной стали или алюминиевого сплава; электрический нагреватель; увлажнитель Celdek или электродный увлажнитель.
• Применимый диапазон температуры водоисточника (река/озеро/море): 3°C — 35°C.

Установка и типичные морские применения:

• Напольная установка с подключением к системам подачи, возврата и приточного воздуха; подходит для больших кают судов, машинных отделений и наземных больших объёмов.
• Разработано для интеграции с бортовыми системами циркуляции морской воды и центральными вентиляционными системами.
• Предусмотрен доступ для обслуживания фильтров, вентиляторов и узлов управления в соответствии с регламентами судового обслуживания.
