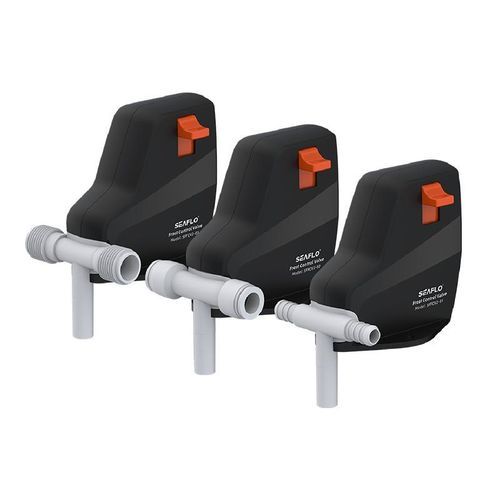

Клапан с заслонкой SFFCV2 series

обратныйдля катерадля контура воды

Overview
Сливной клапан с защитой от замерзания — это безтоковый сливной клапан с встроенным контролем промерзания. Подходит как аксессуар для нагревательных приборов (котлы или комбинированные котлы), а также для стационарных водяных баков в караванах и автодомах.

Color
Чёрный

Features and Benefits

• Ручной сливной клапан с управлением кнопкой
• Контроль промерзания с автоматическим открытием при понижении температуры
• Доступен в трёх типах соединений (шланг, жёсткая труба, 1/2” NPT)
• Компактная конструкция для установки в днище транспортного средства и в баках
• Простая установка и эксплуатация для сервисных специалистов
• Материалы, пригодные для систем питьевой воды

Operation / Operating instructions
1 = Положение переключателя 'Operation'.
2 = Положение кнопки 'Drain'.
3 = Положение кнопки 'Closed'.
4 = Сливной патрубок (ведётся наружу через пол транспортного средства).

Начальный режим работы / Закрытие сливного клапана / Заполнение котла (бака):
- Убедитесь, что переключатель (Позиция 1) установлен в положение 'Operation' и зафиксирован.
- Закройте сливной клапан, нажав кнопку (Позиция 3) до фиксации в 'Closed'.
- Закрывать вручную можно только при температуре клапана выше примерно 7 °C (окружающая среда).

Ручное открытие сливного клапана:
- Нажмите кнопку (Позиция 2); переключатель и кнопка выдвинутся (Позиция 1 и Позиция 3). Вода стечёт через сливной патрубок (Позиция 4).

Автоматическое открытие сливного клапана:
- Если температура на клапане опустится ниже примерно 3 °C (окружающая среда), клапан автоматически откроется и кнопка выдвинется (Позиция 3). Вода стечёт через сливной патрубок (Позиция 4).

Technical parameters

• SFFCV2-01 — Температура закрытия: выше примерно 7 °C (окружающая); Температура открытия: ниже примерно 3 °C (окружающая); Рабочая температура: -30 °C – +70 °C; Соединение: шланг Ø 12 мм
• SFFCV2-02 — Температура закрытия: выше примерно 7 °C (окружающая); Температура открытия: ниже примерно 3 °C (окружающая); Рабочая температура: -30 °C – +70 °C; Соединение: жёсткое трубное соединение Ø 12 мм
• SFFCV2-03 — Температура закрытия: выше примерно 7 °C (окружающая); Температура открытия: ниже примерно 3 °C (окружающая); Рабочая температура: -30 °C – +70 °C; Соединение: соединитель 1/2” NPT

Installation example / Application
Пример схемы установки: 1 = Переключатель; 2 = Кнопка; 3 = Кнопка; 4 = Сливной клапан с защитой от замерзания (предохранительный/сливной клапан); 5 = Обратный клапан (не включён). Рекомендуется для котлов, комбинированных котлов и стационарных водяных баков в караванах и автодомах.

Specifications

• Тип: Безтоковый сливной клапан с контролем промерзания
• Предназначение: Аксессуар для котлов/комбинированных котлов и стационарных водяных баков в караванах и автодомах
• Цвет: Чёрный
• Доступные модели: SFFCV2-01, SFFCV2-02, SFFCV2-03 (серия SFFCV2)
• Ручное закрытие допускается при температуре выше примерно 7 °C (окружающая)
• Автоматическое открытие при температуре ниже примерно 3 °C (окружающая)
• Диапазон рабочей температуры: -30 °C до +70 °C
• Типы соединений: Ø 12 мм шланг; Ø 12 мм жёсткая труба; соединитель 1/2” NPT
• Функциональность: Ручной слив и автоматическая защита от замерзания
