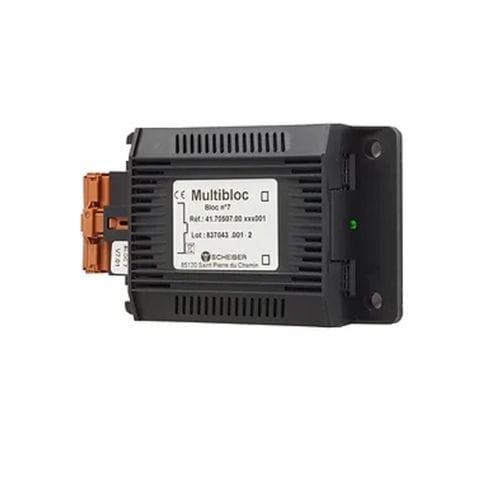

Модуль обработки данных MEA для катера Block 7

Они позволяют измерять: - напряжения от 0 до 30 В постоянного тока для получения аналоговых измерений (напряжение батареи) - напряжения в диапазоне 0-10 В постоянного тока (напряжение датчика). - уровень воды (пресная вода, серая вода, черная вода, топливо) с помощью конфигурации вход как генератор тока. В Bloc 7 также интегрированы 3 цифровых входа для просмотра состояния датчиков (трюмная помпа). Через шину LIN можно подключить до 6 датчиков IBS. Если блок 7 подключен к экрану Navicolor, все измерения можно просматривать на сенсорном экране. Блок 7 может быть сконфигурирован 3 различными способами: - с экрана Navicolor, - с ПК с помощью программного обеспечения MULTICOM и интерфейса CAN/USB, - с интерфейса конфигурации wifi сервера. ИЗМЕРЕНИЕ И ОТОБРАЖЕНИЕ ИНФОРМАЦИЯ Текущий датчик Датчик воды Получение цифровых данных и аналоговых значений Быстрая настройка - 6 настраиваемых аналоговых входов : 0-30 В постоянного тока (напряжение батареи) 0-10В (датчик тока) 0-180Ω (датчик пресной воды или топлива) 30-240 Ω (датчик серой воды) - 3 цифровых входа : 1 вход (+) тип pnp 2 входа (-) - ШИНА LIN
