Стандартное оборудование

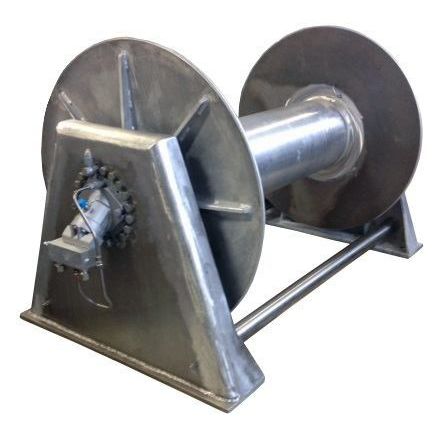

Лебедка состоит из:
- гидравлический двигатель - "вилка" с клапаном "над-центр",
- многодисковый тормоз - пружина наложена и гидравлически отпущена,
- многоступенчатое планетарное сокращение,
- барабан с подшипником,
- боковые рамы с удаленными стержнями.
Дополнительное оборудование
Дополнительное оборудование:
- гидравлический аксиально-поршневой насос, переменного или постоянного объема
- насос с электродвигательным приводом (электромотор, корпус колокольчика, подвал) или
- навесной насос (муфта, карданный вал, повышающий редуктор)
- масляный бак с оборудованием (обратный фильтр, маслоналивная горловина, уровнемеры, соединения, заглушки)
- насосный модуль и блок распределительных клапанов (рычаг - электрический)
- другое оборудование: фильтр высокого давления, масляный охладитель, датчики, трубы и арматура
Описание
Гидравлическая лебедка предназначена для вытягивания - подъема каната, удержания в подвешенном положении и контролируемого разбрызгивания.
Гидравлический двигатель был выбран для обеспечения наивысшей механической эффективности, большой
пусковой момент и характеристика низкой скорости. Надцентровый клапан должен быть установлен непосредственно на двигателе.
Тормоз, планетарный редуктор устанавливается непосредственно в барабан.
Барабаны, опорный вал с подшипниками и боковыми рамами спроектированы и изготовлены в соответствии с требованиями
механические принципы как простая общая конструкция с достаточной прочностью и жесткостью.
Путем вращения гидромотора (с одной или с другой стороны) через планетарный редуктор реализуется вращение барабанного намоточного троса - подъем или размотка троса - опускание груза. Клапан избыточного центра управляет скоростью спуска. Холостой ход барабана тормозится и разблокируется одновременно с началом вращения двигателя.
---
