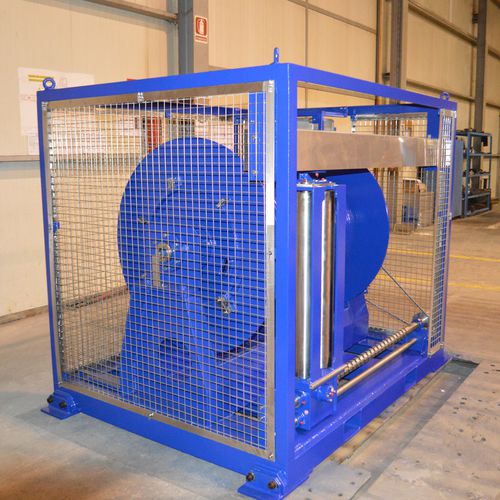

0.3 Тэ - 1000 м Информационный листок
Вес без кабеля 1750 кг
Диаметр кабеля 25,7 мм
Вместимость 1000 м
Скорость линии - Первый слой 55 м/мин
Скорость линии - верхний слой 79 м/мин
WLL - Первый слой 300 кг
WLL - верхний слой 229 кг
Тормоз Минимум 1,5 WLL - Первый слой 450 кг
Тормоз Минимум 1,5 WLL - верхний слой 344 кг
Поставка Требуется 380-440В-3 Ph-50/60 Гц
Лебедка Электродвигатель 4 кВт IP56 IE3
Местный пропорциональный контроль Двухсторонний пропорциональный джойстик и потенциометр управления скоростью вращения
Уровень ветра Механический цепной привод
Размеры (LxWxH)
Размеры 2100 x 1691 x 1890 мм
Проскальзывающее кольцо Предназначено для приема MOFLON MF0180 или аналогичного оборудования, не входящего в комплект поставки
Угол отвода кабеля +/-30° Горизонтальная плоскость мин + 4° Макс + 45° Вертикальная плоскость
Детали рамыРамочная рама с защитой, подъемными карманами для вилок и сертифицированными подъемными проушинами
Размеры барабана лебедкиСтержень барабана Ø 668 мм, длина барабана 1242 мм, фланец Ø 1160 мм
Принцип работы:
Барабан лебедки устанавливается на выходной вал мотор-редуктора SEW мощностью 4 кВт, оснащенного устройством безопасного торможения, и подключается к соответствующему приводному преобразователю на панели управления. Частота вращения барабана регулируется пропорционально с помощью потенциометра; его направление определяется 3-позицией, возвратом пружин в центр, джойстиком. Оба они монтируются локально на корпусе электрической лебедки.
Тормоз, будучи отказоустойчивым, всегда по умолчанию включается, если по какой-либо причине потеряно электропитание или джойстик управления находится в центральном положении. Корпуса со стороны, противоположной приводу, имеют подшипник и проскальзывающую цапфу.
Поверхностный ветер механически приводится в движение цепью от вала мотор-редуктора SEW, а кабель направляется на вагон-редуктор.
---
