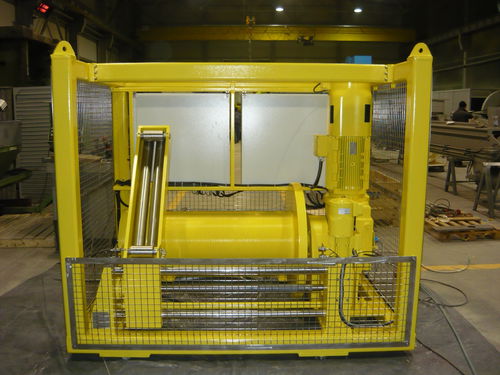

Лебедка для судна SONAR

для океанографических исследованийс гидравлическим приводомс электродвигателем

Принцип работы: Ствол лебедки установлен на внешнем зубчатом подшипнике поворота. Подшипник приводится в действие пиноном, установленным на выходном валу электроредукторного двигателя SEW, оснащенного безотказным тормозным устройством. Тормоз, будучи отказоустойчивым, по умолчанию всегда включается, если по какой-либо причине отключается электропитание, то тормоз налагается автоматически. Поверхностный ветер, приводимый в действие электродвигателем SEW мощностью 0,75 кВт. ПЛК управляет равномерным ветром, автоматический с ручным управлением. Уровневой ветер при необходимости может быть отрегулирован для работы с кабелями различного диаметра. Управление скоростью непрерывно изменяется с шагом менее 0,05 м/с с помощью пропорционального джойстика, а терминал HMI отображает скорость линии, нагрузку на линию, выход из линии и вход в линию. 5 Тэ - 5500 м Информационный бюллетень Вес без кабеля 6200 кг Диаметр кабеля 17,3 мм Вместимость 5500 м Скорость линии - Первый слой 45 м/мин Скорость линии - верхний слой 76 м/мин WLL - Первый слой 5657 кг WLL - верхний слой 3360 кг Тормоз Минимум 1,5 WLL - Первый слой 10498 кг Тормоз Минимум 1,5 WLL - верхний слой 6236 кг Поставка Требуется 380-440В-3 Ph-50/60 Гц Уровень ветра Электродвигатель 45 кВт IP56 IE3 Уровень ветра Электродвигатель 0,75 кВт IP56 IE3 Уровневой ветер Электрически автоматический импульсный привод Уровневой ветер с ручной регулировкой Размеры (Д х Ш х В) 3120 x 2400 x 2448 мм Размеры 3120 x 2400 мм Проскальзывающее кольцо Предназначено для приема Trolex TX4847 или аналогичного оборудования, не входящего в комплект поставки Угол отхода кабеля +/-15° Горизонтальная плоскость мин -10° Макс + 20° Вертикальная плоскость Детали рамы Детали рамы Дорожная рама с защитными приспособлениями, подъемными карманами для вилок и сертифицированными подъемными проушинами
