Принцип работы:

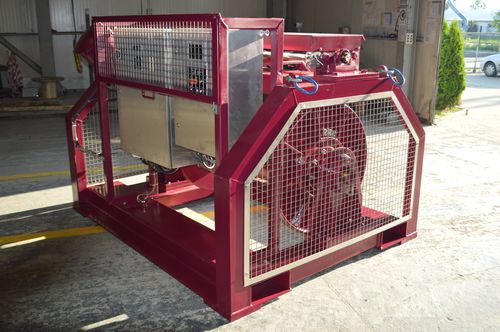

Барабан лебедки устанавливается на выходной вал мотор-редуктора SEW мощностью 30 кВт, оснащенного аварийным тормозом, и подключается к соответствующему приводному преобразователю на панели управления. Частота вращения барабана регулируется пропорционально с помощью потенциометра; его направление определяется 3-позицией, возвратом пружин в центр, джойстиком. Оба они монтируются локально на корпусе электрической лебедки.
Тормоз, будучи отказоустойчивым, всегда по умолчанию включается, если по какой-либо причине потеряно электропитание или джойстик управления находится в центральном положении. Корпуса со стороны, противоположной приводу, имеют подшипник и проскальзывающую цапфу.
Поверхностный ветер, приводимый в действие электродвигателем SEW мощностью 1,5 кВт. ПЛК управляет равномерным ветром, автоматический с ручным управлением. Уровневой ветер при необходимости может быть отрегулирован для работы с кабелями различного диаметра.
2.75Te - 3500m Каталог данных
Вес без кабеля 4032 кг
Диаметр кабеля 14 мм
Вместимость 3500 м
Скорость линии - Первый слой 54 м/мин
Скорость линии - верхний слой 100 м/мин
WLL - Первый слой 2760 кг
WLL - Top Layer 1500 Kg
Тормоз Минимум 1,5 WLL - Первый слой 4140 кг
Тормоз Минимум 1,5 WLL - верхний слой 2250 кг
Поставка Требуется 380-440В-3 Ph-50/60 Гц
Лебедка Электродвигатель 30 кВт IP56 IE3
Уровень ветра Электродвигатель 1,5 кВт IP56 IE3
Местный пропорциональный контроль Двухсторонний пропорциональный джойстик и потенциометр управления скоростью вращения
Уровневой ветер Электрически автоматический импульсный привод Уровневой ветер с ручной регулировкой
Размеры (LxWxH)
Отпечаток 2570 x 2020 x 1811 мм
2570 x 2020 мм
Проскальзывающее кольцо Предназначено для приема Фокал 180 или аналогичных, не входящих в комплект поставки
---
