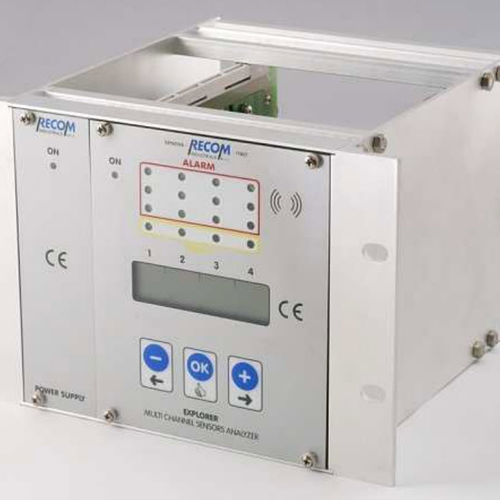

Устройство управления для кораблей Explorer 4

Explorer 4 является многоканальным блоком управления, собирающим только одну стойку до 4 каналов сбора. Система была запланирована для непрерывного мониторинга газа и других различных параметров посредством соответствующей проверки аварийных сигналов. Все включено в стойку легко устанавливаемого контейнера. Стойка может состоять из 8 или 16 каналов, что полезно для мониторинга большего количества точек. Каждый независимый канал поставляется с 3 реле в розетке. Настройка выполняется с помощью 3 кнопок, расположенных на лицевой стороне. Блок обеспечивает питание датчиков-передатчиков в 4-20 мА и может быть добавлен последовательный блок RS232 для конфигурации. Основные характеристики 4 канала за 4-20 мА Подсветка дисплея Монтаж в стойку Модульный до 4 единиц для 16 датчиков Заявления Индикация концентрации газа, обнаруженной максимум 4-мя датчиками, на дисплее и индикация газовых сигналов тревоги акустическим зумом и цветными светодиодами. Разрешения RINA, MED и ABS для применения в судостроении. Технические спецификации Стойка EnclosureRack, модульная с 4-8-16 каналами Размеры4 каналов Стойка: глубина 105 мм (21U) x высота 132,5 мм (3HE) Вейхт 1,7 кг. ДисплейLCD 2x16 дикит Источник питания18 - 28 В пост. тока/110 - 220 В перем. тока Поглощение5-25 Вт Аналоговые входы4-20мА 2 или 3 провода Дицитальные входы 232 с шиной для ввода/вывода к ПК Аналоговая розетка4-20мА, 2 или 3 провода Оптические сигнализации ■ 4 светодиода для каналов (1 неисправность и 3 уровня сигнализации) ■ 1 светодиод для источника питания Акустические сигналы тревогиАктивный звуковой сигнал при возникновении тревоги
