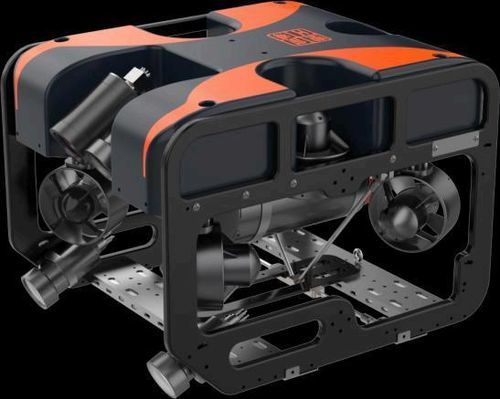

ТНПА для рабочих операций R1-30

для осмотра трубопроводадля наблюдениядля аквакультуры

Краткое описание
R1-30 — наблюдательный ROV, разработанный для работы в сложных условиях. Максимальная глубина 300 м. Корпус из анодированного алюминия, 4 горизонтальных векторных тяговых винта и 2 вертикальных (по 6,5 kgf каждый), камера 1080P Full HD с 4× оптическим зумом и пан/тилтом ±90°, три диммируемых светодиодных прожектора суммарно 21 000 лм. Интегрированная пульт-консоль с 17.3" дисплеем, процессором Intel i7 и предустановленным ПО управления: авто-глубина, авто-курс, 10 уровней скорости. Стандартная поставка: FOB Qingdao.

Обзор
Корпус и каркас R1-30 оптимизированы с помощью CAD и CFD для снижения гидродинамического сопротивления и обеспечения стабильности при управлении. Векторно распределённые горизонтальные тяговые винты обеспечивают точное боковое маневрирование. Платформа включает средства улучшения изображения и распознавания целей для задач инспекции, поиска и научных исследований. Возможна заказная конфигурация.

Ключевые особенности

• Глубина 300 м — подходит для профессиональных инспекций и съёмки
• Шесть тяговых установок — 4 горизонтальных (вектор) + 2 вертикальных; по 6,5 kgf на установку
• Камера Full HD — 1080P цветная с 4× оптическим зумом (2,8–12 mm), угол обзора 110°, пан/тилт ±90°
• Мощное освещение — 3 диммируемых LED, суммарно 21 000 лм для условий низкой видимости
• Интегрированная консоль управления — 17.3" FHD дисплей, Intel i7 CPU, предустановленное ПО с авто-глубиной и авто-курсом
• Круглосуточная эксплуатация — внешнее питание через кабель обеспечивает 24/7 работу
• Кабельная система — 150 м нейтрально-плавучий кабель с кевларовым усилением (прочность на разрыв 300 kgf); ручная лебёдка; доступны нестандартные длины

Технические характеристики (кратко)

• Модель: R1-30
• Габариты (Д×Ш×В): 500 mm × 398 mm × 356 mm
• Масса: 21 kg
• Макс. глубина: 300 m
• Макс. тяга вперёд: 20 kgf
• Грузоподъёмность: 3 kgf
• Скорость: 1,5 m/s
• Тяговые установки: 4 горизонтальных (вектор) + 2 вертикальных
• Материал корпуса: анодированный алюминий; каркас: HDPE + морепрочного углеродного волокна
• Плавучесть: стеклянные микросферы
• Питание: внешнее через кабель

Камера и освещение
Камера: 1080P Full HD цветная (~2 MP). Оптический зум: 4× (2,8–12 mm). Угол обзора: 110°. Диапазон пан/тилт: ±90° вертикально. Освещение: 3 × 7 000 LM LED, плавная регулировка яркости.

Пульт-консоль (модель: 1SPro-B)
Масса: 50 kg. Габариты: 760 mm × 630 mm × 370 mm. Дисплей: 17.3", 1920×1080, 500 cd/m². Процессор: Intel i7-9700K. ОЗУ / Память: 8 GB RAM / 256 GB SSD. Вход/выход: 220 VAC / 380 VDC. Номинальная мощность: 3000 W.

Кабельная система (модель: UCS150-12)
Стандартная длина: 150 m (доступны нестандартные длины). Диаметр кабеля: 12 mm. Разрывная нагрузка: 300 kgf (кевларовое усиление). Тип лебёдки: ручной.

Применение

• Подводная инспекция и съёмка
• Операции поиска и подъёма
• Морские исследования и сбор данных
• Инспекция трубопроводов и инфраструктуры
• Безопасность и наблюдение
• Мониторинг аквакультуры

технические спецификации

• Модель: R1-30
• Серия: ROV Series
• Размеры: 500 mm × 398 mm × 356 mm
• Вес: 21 kg
• Макс. глубина: 300 m
• Тяговые установки: 6 (4 горизонтальных vector + 2 вертикальных), по 6,5 kgf каждая
• Макс. тяга: 20 kgf
• Грузоподъёмность: 3 kgf
• Скорость: 1,5 m/s
• Камера: 1080P Full HD, 4× оптический зум, FOV 110°, пан-tilt ±90°
• Освещение: 21 000 LM всего (3 × 7 000 LM), диммируемое
• Корпус: анодированный алюминий; каркас: HDPE + углеродное волокно
• Кабель: 150 m нейтрально-плавучий кевлар-усиленный кабель (разрыв 300 kgf), диаметр 12 mm
• Консоль: 17.3" FHD дисплей, Intel i7, 8 GB RAM, 256 GB SSD
• Питание консоли: 220 VAC / 380 VDC; номинальная мощность 3000 W
