Крышка плотная посадка TFLA series

круглаяиз полиэтилена высокой плотности

Обзор

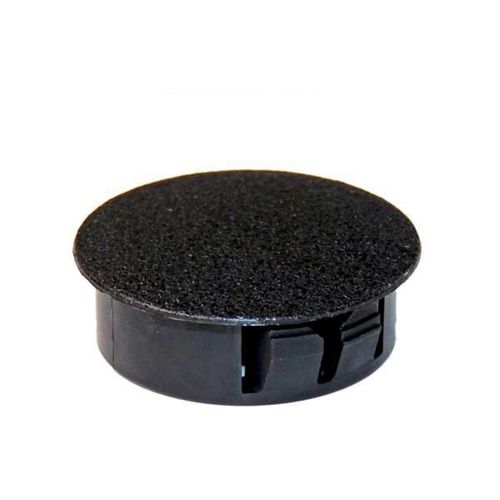

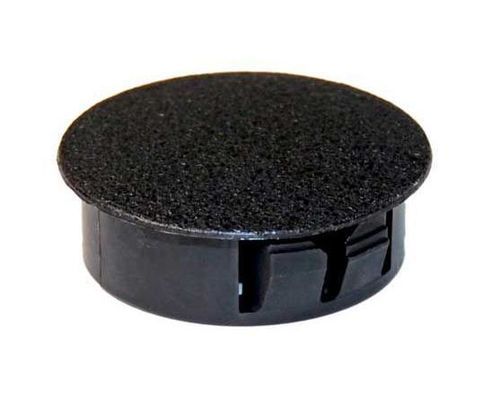

Фиксирующая заглушка для металлической панели (серия TFLA) предназначена для закрытия заранее подготовленных отверстий в листовом металле. Изготовленные из полиэтилена (HDPE), эти заглушки быстро вставляются и снимаются, защищая отверстия от грязи, пыли и влаги и обеспечивая аккуратную отделку для промышленных и коммерческих применений.

Применение

• Закрытие отверстий в панелях и корпусах из листового металла
• Дорожные знаки, рамки фотогальванических модулей и крепления вывесок
• Автомобильные компоненты и сборочные линии
• Мебель и рамы окон/дверей для эстетического оформления
• Защита при транспортировке и хранении
• Защита резьбовых соединений (наружные и внутренние)

Материалы и варианты
Материал: ПОЛИЭТИЛЕН (HDPE).
Цвета: ЧЕРНЫЙ / БЕЛЫЙ.
Доступны эстетические варианты и экономичные быстромонтируемые версии в зависимости от применения и бюджета.

Заказ и образцы
Выберите заглушку по коду, соответствующему требуемому диаметру отверстия и толщине листа (см. таблицу размеров). Можно запросить образцы для проверки посадки и внешнего вида до покупки. Техническая поддержка помогает подобрать наиболее подходящий тип заглушки с учётом технических и экономических требований.

Примечания по резьбам и диапазонам
Защитные заглушки для резьбы доступны для метрических резьб от M8 до M52, для GAS-резьб от 1/8" до 3" и для UNF-резьб. Семейство изделий охватывает номинальные размеры от 0,5 мм до более 100 мм.

Как выбрать
Измерьте диаметр отверстия в панели и обратитесь к таблице размеров. Буквы заголовков таблицы соответствуют буквам на техническом чертеже. Выберите код, соответствующий диаметру отверстия и требуемой максимальной толщине листа.

Технические характеристики / спецификации

• Материал: ПОЛИЭТИЛЕН (HDPE)
• Цвет: ЧЕРНЫЙ / БЕЛЫЙ
• Семейство продукции: SNAP PLUG FOR METAL PANEL (TFLA series)

Таблица размеров (CODE | D | H | HOLE DIAMETER | MAX THICKNESS SHEET)
CODE | D | H | HOLE DIAMETER | MAX THICKNESS SHEET
TFLA4.8 | 6,4 | 5,9 | 4,8 | 1,6
TFLA4.8-9003 | 6,4 | 5,9 | 4,8 | 1,6
TFLA6.4 | 8 | 8 | 6,4 | 1,6
TFLA6.4-9003 | 8 | 8 | 6,4 | 1,6
TFLA8 | 9,5 | 10 | 8 | 1,6
TFLA8-9003 | 9,5 | 10 | 8 | 1,6
TFLA9.5 | 12 | 10,3 | 9,5 | 3,2
TFLA9.5-9003 | 12 | 10,3 | 9,5 | 3,2
TFLA11 | 13,5 | 10,3 | 11,1 | 3,2
TFLA11-9003 | 13,5 | 10,3 | 11,1 | 3,2
TFLA12.7 | 14,6 | 10,3 | 12,7 | 3,2
TFLA12.7-9003 | 14,6 | 10,3 | 12,7 | 3,2
TFLA14.3 | 16,7 | 10,3 | 14,3 | 3,2
TFLA14.3-9003 | 16,7 | 10,3 | 14,3 | 3,2
TFLA15.9 | 18,2 | 10,3 | 15,9 | 3,2
TFLA15.9-9003 | 18,2 | 10,3 | 15,9 | 3,2
TFLA17.5 | 20 | 10,3 | 17,5 | 3,2
TFLA17.5-9003 | 20 | 10,3 | 17,5 | 3,2
TFLA19 | 23,2 | 10,3 | 19 | 3,2
TFLA19-9003 | 23,2 | 10,3 | 19 | 3,2
TFLA20 | 22,6 | 11,5 | 20 | 2,5
TFLA20-9003 | 22,6 | 11,5 | 20 | 2,5
TFLA20.6 | 22,6 | 10,3 | 20,6 | 3,2
TFLA20.6-9003 | 22,6 | 10,3 | 20,6 | 3,2
TFLA22.2 | 28,6 | 11,5 | 22,2 | 3,2
TFLA22.2-9003 | 28,6 | 11,5 | 22,2 | 3,2
TFLA25 | 29,8 | 11,5 | 25 | 2,5
TFLA25-9003 | 29,8 | 11,5 | 25 | 2,5
TFLA25.4 | 30,6 | 11,5 | 25,4 | 3,2
TFLA25.4-9003 | 30,6 | 11,5 | 25,4 | 3,2
TFLA30 | 33,3 | 11,5 | 30 | 3,2
TFLA30-9003 | 33,3 | 11,5 | 30 | 3,2
TFLA35 | 38 | 11,5 | 35 | 3,2
TFLA35-9003 | 38 | 11,5 | 35 | 3,2
