На судне, помимо грузового трюма, в который загружается груз, имеются также балластные танки, обеспечивающие безопасность плавания, осадка, которая позволяет определить уровни погружения носовой части судна в кормовую, портовую и правую части, а также различные танки, необходимые для поддержания плавания судна.

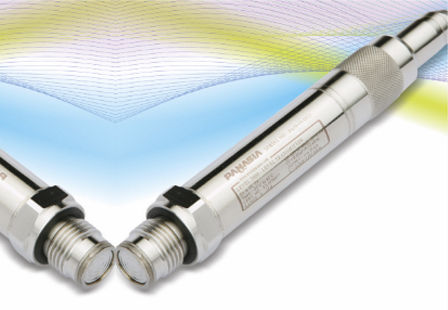

Электрический датчик уровня LEVEL-3000™ предназначен для измерения осадки судна и уровня воды в резервуарах и осадки судна.
Что касается принципа работы LEVEL-3000™, LEVEL-3000™ представляет собой преобразователь уровня давления с двухжильным проводом, состоящим из диафрагмы и усилителя, который соединяется с четырехжильным проветриваемым специальным проводом.
Преобразователь заполнен специальным маслом внутри и имеет встроенный тензометрический датчик типа "мостик из пшеничного камня", который регистрирует изменения давления на поверхности мембраны.
Когда давление жидкости, которая является объектом измерения, устанавливается на поверхность мембраны, тензометр получает напряжение, в результате чего изменяется сопротивление.
Это изменение сопротивления осуществляется в ток 4-20㎃ или сигнал связи RS485 через аналоговую схему обработки сигнала, после чего LEVEL-3000™ становится совместимым с другими преобразователями с токовым выходом 4-20㎃.
---
