Аналоговый повторитель наведения Navitron NT880 AHR одобрен и сертифицирован Germanischer Lloyd как полностью соответствующий всем аспектам IEC 60945 и может быть настроен на отображение данных о наведении NMEA 0183, полученных от собственных элементов передачи (гироскопов, систем TMC и т.д.), на одной или нескольких головках.
В случаях, когда используются источники данных, не относящиеся к NMEA (собственные гироскопы и т.д. с пошаговыми или синхронными выходами), может также использоваться одобренный интерфейс Navitron Heading Data Interface для преобразования пошаговых/синхронных сигналов в последовательные данные NMEA.
Для этой цели предлагаются интерфейсы Navitron Heading Data Interface типов NT990 HDI и NT925 HDI.
Все головки репитера NT880 AHR полностью взаимозаменяемы (нет различий между ведущим и ведомым) и могут работать от 11 до 40 В постоянного тока.
Размеры контура ободка 192 X 192 мм (NT880 AHR) позволяют при необходимости устанавливать устройство в соответствующие вырезы панели DIN.
Для каждого типа повторителя необходим один вход (данные о курсе NMEA со скоростью 4K8 или 38K4 бод). Кроме того, имеются два входа питания (нормальный и резервный), вход для дистанционного управления освещением и выход для сигнализации об отключении питания, а также 5 кабельных вводов.
Тип повторителя является самовыравнивающимся (калибровка не требуется), поэтому основная и внутренняя платы будут автоматически выравниваться в соответствии с полученными данными NMEA 0183.

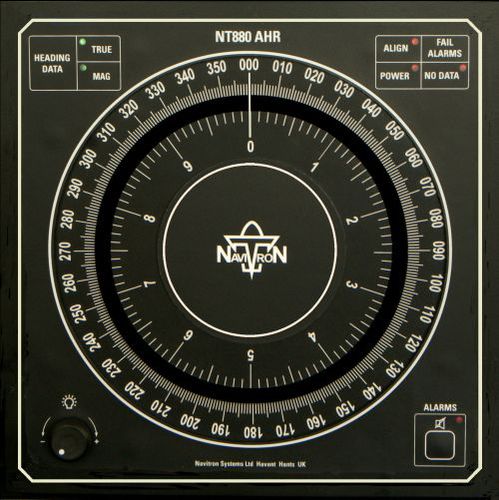

Головка судна просто считывается с основной вращающейся карты диаметром 150 мм (NT880 AHR), которая размечена с шагом 1°, также определены деления 5° и 10°. Внутренняя карта меньшего диаметра вращается со скоростью, в 10 раз превышающей скорость вращения основной карты, что обеспечивает четкую индикацию десятых долей градуса.
---
