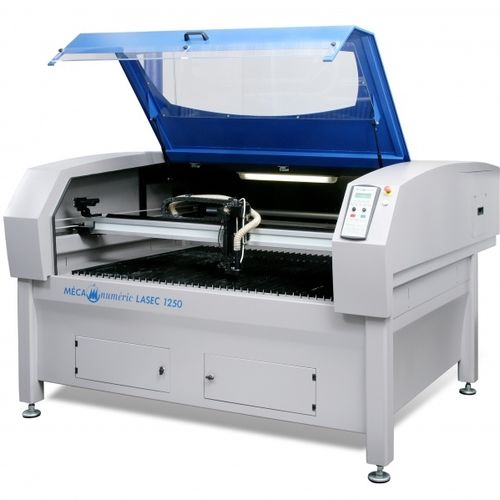

LASEC
Фиксированный стол, мобильный портал, стационарный лазерный источник, летающая оптика. Это оборудование предназначено для резки и гравировки по вектору и гравировки растровых изображений.
СМ. ПРИМЕРЫ ПРИМЕНЕНИЯ :
Ремни
Кожаная мебель
Изготовление мозаики из дерева
Инкрустация, деревянная млзаика
ОБОРУДОВАНИЕ, ОПТИМИЗИРОВАННОЕ ДЛЯ ПОРЕЗКИ И ГРАВИРОВКИ НА СЛЕДУЮЩИХ МАТЕРИАЛАХ :
. Пластики (кроме на пластмасс основе поливинилхлорида: опасность химического поражения)
. Текстолиты
. Дерево и материалы на его основе
. Кожа
. Мягкий камень, мрамор, гранит (только гравирование)
. Стекло (только гравирование)
. Текстиль
. Картон
КОНСТРУКЦИЯ :
. Привод зубчатыми ремнями по X и Y (двойной ремень на Y) и шаро-винтовой парой по оси Z
. Направляющие: высокоточные призматические рельсы со "скользящими" преднагруженными шариковыми опорами (линейными подшипниками).
. Неподвижный CO2 лазер, подвижная оптика с 3 зеркалами, встроенный затвор.
. ЧПУ в реальном времени CN R3V4, DSP (Digital Signal Processor, процессор цифровых сигналов) в комбинации с ПЛИС типа FPGA (Field-Programmable Gate Array, программируемые логические матрицы)
. Моторизация : серводвигатели (вентильные, бесколлекторные) с анкодерами + замеры по оси Y (для увеличения точности в растровом режиме)
. Система дымоудаления встроенная в стол
. Стандартное покрытие стола профилем из анодированного алюминия и специальный неотражающий прфиль.
ОСНОВНЫЕ ПОКАЗАТЕЛИ :
. Повторяемость в мм: +/- 0,08
. Разрешение в мм: 0,0025
. Ускорение: 10 m/s2
УСТАНАВЛИВАЕМЫЙ СО2 ЛАЗЕРНЫЙ ИСТОЧНИК ROFIN BAASEL 145 W с водяным охлаждением.
ОПЦИИ :
. Числовое управление осью Z - ход 80 mm ВВЕРХ/ВНИЗ (UP/DOWN) фокусирующей головки
