Плавучий док IS0412-65 -85

для причаливаниядля яхтенной стоянкииз бетона

Обзор

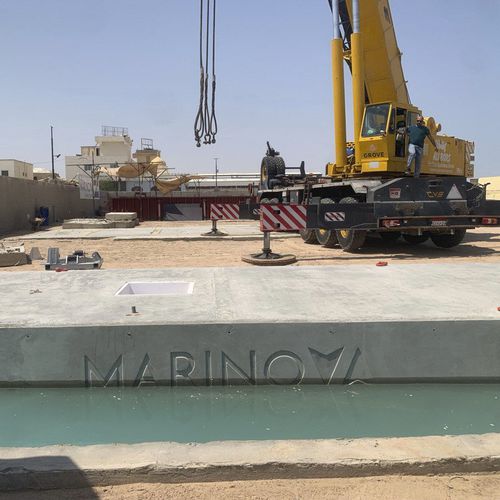

Бетонный понтон IS0412-65 -85 — тяжёлая плавающая конструкция с низкой подвижностью, разработанная для использования в качестве главных прогулочных настилов марин, причальных платформ и зон с высокими нагрузками в полузащищённых и открытых водах. Усиленная бетонная оболочка с внутренним пенопластовым ядром обеспечивает долговечность, предсказуемое динамическое поведение и модульность планировок марин.

Ключевые размеры и физические характеристики

• Длина: 12,0 м
• Ширина (чистая): 4,0 м
• Ширина (с бортовым бруском): ок. 4,25 м
• Доступные высоты: 1,20 м / 1,40 м / 1,60 м
• Типичный вес (единица 1,6 м): ок. 33,5 т
• Типичный надводный борт (1,6 м): ок. 0,85 м
• Грузоподъёмность плавучести: ок. 500 кг/м²
• Тип понтона: цельнобетонный, с пенопластовым сердечником

Конструктивные и эксплуатационные характеристики

• Массивная конструкция из железобетона обеспечивает очень низкую реакцию на волны, подходит для комфортного передвижения пешеходов и операций швартовки
• Большая масса обеспечивает внутреннее демпфирование и хорошее поведение относительно волн
• Подходит для главных набережных, причальных пальцев и зон с высокой нагрузкой в марине
• Проектный срок службы более 30 лет в морской среде при надлежащем обслуживании

Материалы и конструкция

• Марка бетона: C40/50, рассчитана для классов воздействия моря XS2 / XS3
• Воздухововлекающий бетон с низким водоцементным отношением для обеспечения долговечности
• Арматурная сталь: Grade 500, горячее цинкование по требованию
• Внутренний запас плавучести: пенопласт высокой плотности (≥60 kPa)
• Все встроенные металлические элементы из нержавеющей стали или горячеоцинкованной стали

Интегрированные системы и оснащение

• Нержавеющие швартовные кнехты (расчёт 10 тонн)
• Втулки для крепления бортовых дефенсеров, залитые в стенки понтона
• Угловые рымы (pad-eyes) для швартовки и якорения
• Прочные соединительные коробки понтон‑к‑понтону
• Встроенные каналы для электроснабжения и водоподачи
• Подъёмные гнёзда (M40) для установки и транспортировки

Применимые стандарты

• BS 6349-1 – Marine structures
• BS EN 206-1 / BS 8500-1 & 2 – Спецификация и долговечность бетона
• BS 4449 / BS 4483 – Арматурная сталь
• EN 934 / EN 480 – Добавки для бетона и испытания

Технические характеристики

• Тип понтона: цельнобетонный, пенопластовый сердечник
• Длина: 12,0 м
• Ширина (чистая): 4,0 м (ок. 4,25 м с дефенсером)
• Доступные высоты: 1,20 м, 1,40 м, 1,60 м
• Типичный вес единицы (1,6 м): ~33,5 т
• Грузоподъёмность плавучести: ~500 кг/м²
• Бетон: C40/50 (XS2/XS3), арматура Grade 500 (оцинкована)
• Проектный срок службы: >30 лет
