Бункеровка судов жидкостями и газами экологического или криогенного происхождения требует наличия связанной системы аварийного отключения (ESD) для обеспечения контролируемой остановки операции передачи в случае обнаружения аварийной ситуации. Система разработана в соответствии с требованиями IMO (IGF) и соответствует стандарту ISO20519.
Решение iMSL® Small Scale является практичным и имеет обратную совместимость с существующим рынком СПГ и бункеровки. IMSL® Small Scale имеет 5-контактный основной электрический канал типа SIGTTO и пневматический резервный канал, которые являются отказоустойчивыми и независимыми, насколько это целесообразно, с независимыми точками подключения для связи между судном и берегом.

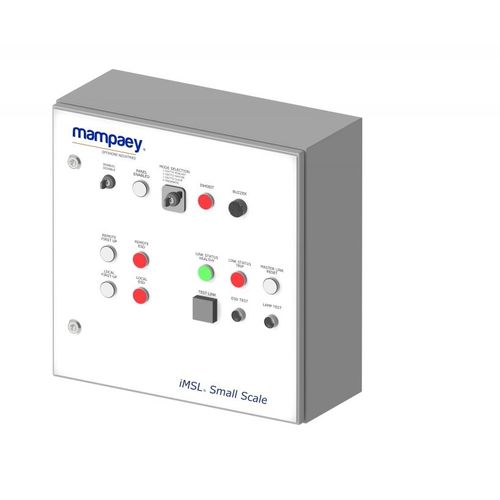

IMSL® Small Scale предлагает общую главную панель, подходящую для судов, заправляемых СПГ, и бункеров СПГ, включая установки между судами, дополненную возможностью выбора точек подключения со стороны судна или со стороны причала.
Mampaey Offshore Industries предлагает все типы стандартных промышленных разъемов для ESD, включая оригинальные 5-контактные разъемы, совместимые с Icore, как определено в руководстве SIGTTO.
Электрическое соединение
5-контактный соединитель (совместимый с Icore)
Поставщик или приемник (судовые или береговые установки)
Опция подвески
Соединительная коробка для каждой станции бункера (например, по левому и правому борту)
Пневматическая связь
Пневматический модуль управления с регулируемыми настройками давления срабатывания с разъемами 1/2" MIL-C-51234.
Соединительный узел для каждой бункерной станции (например, по правому и левому борту)
---
