Устройство, используемое для указания текущего положения лопасти руля, обычно устанавливаемое в рулевой рубке, крыльях моста и машинном отсеке управления. Система индикации угла поворота руля отделена от системы рулевого управления и предназначена только для индикации. Она состоит из следующего блока
1. Устройство обратной подачи руля
Блок обратной связи сообщает информацию о положении руля индикатору положения руля. Блок обратной связи установлен таким образом, чтобы руль блока обратной связи точно следовал за рулем.
2. Блок индикации угла поворота руля
Электронный блок индикатора угла поворота руля будет отображать положение руля на расстоянии 35 градусов как со стороны порта, так и со стороны звездообразной доски.

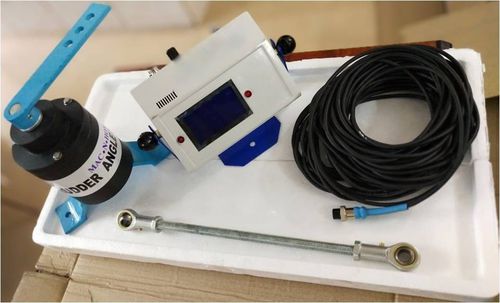

Комплектная установка состоит из следующих компонентов
1.Дисплейный прибор
2.Блок обратной связи с рулем с соединительным кабелем.
3.Соединительный стержень с шаровыми шарнирами.
Особенности:
1.Напряжение питания: 12 В пост. тока или 24 В пост. тока на выбор
2.Диммерная установка для подсветки дисплея.
3.Светодиодные индикаторы предельных значений PORT и STARBOARD
Пакет:
Блок индикации угла поворота руля №1 Блок датчика с соединительным рычагом - 1 Комплект соединительного шатуна с торцевыми подшипниками и болтами - 1 Комплект. Кабель с торцевыми обжимными кольцами для соединений - 15 м. (кабель дополнительной длины - по запросу)
---
