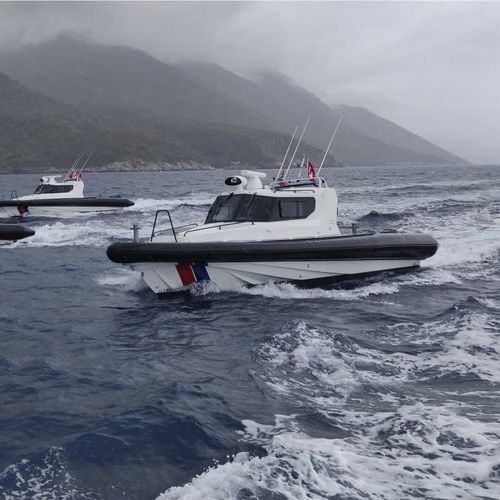

Профессиональный катер катер береговой охраны IZ 1100 RC

c подвесным моторомиз стеклопластиканадувная лодка с полужестким корпусом

IZ 1100RC RHIB - это многоцелевой патрульный катер, разработанный для прочности и долговечности, чтобы поддерживать непрерывные операции по наблюдению за границей, включая преследование, инспекцию и поисково-спасательные миссии. Его высококачественная конструкция из GRP обеспечивает как прочность, так и легкость судна, обеспечивая отличную маневренность и высокую производительность даже в условиях бурного моря.

Технические характеристики

• Общая длина: 10,80 м
• Ширина: 3,70 м
• Осадка: 0,60 м
• Материал: GRP
• Пассажиры и экипаж: 6+4
• Пропульсия: Внешний двигатель
• Двигатель: 350 л.с. x 2
• Скорость: 50+ узлов
• Классификационное общество: CE Категория C
• Доставка по заказу: 12 недель

Стандартное оборудование

• Двигатель: 400 л.с. Внешний двигатель x 2
• Механический рычаг дроссельной заслонки и управление двигателем
• Подвесное сиденье капитана и экипажа (трехточечный ремень безопасности)
• Светодиодное освещение салона
• Свет на корме
• Противоскользящая палуба
• Светодиодные огни кабины
• Консоль навигации без отражений
• Ручной туалет
• Навигационные огни
• Стартерные и сервисные батареи
• Мотор стеклоочистителя
• Магнитный компас
• Спасательные круги
• Спасательные жилеты
• Кнехты
• Гудок
• Топливный бак (400 л)
• Бак для сточных вод (100 л)
• Бак для пресной воды (80 л)
• Электронные датчики на экране
• Мацераторный насос
• Насос для пресной воды
• Осушительные насосы для водонепроницаемых секций
• Естественная вентиляция пространства бака
• Огнетушители (сухой порошок и CO2)
• Механическое рулевое управление
• Цифровой спидометр на экране
• Дисплей навигации (многофункциональный 7")
• GPS
• VHF
• Водонепроницаемая кабина (закаленное стекло)
• Водонепроницаемая дверь кабины
• Алюминиевые поручни и перила безопасности

Опциональное оборудование

• Электронный рычаг дроссельной заслонки, управление двигателем и системой пропульсии
• Якорная лебедка
• Якорь
• Подключение к береговому питанию и розетки 220В
• Зарядное устройство для батарей (12В/15А)
• Моторы стеклоочистителей для всех передних окон
• Топливный бак (600 л)
• Электрогидравлическое рулевое управление
• Портативная лестница для купания
• Электрическая вентиляция пространства бака
• Шкафчик в салоне экипажа
• Инвертор 220 вольт 1000 ватт
• Автопилот
• Телевизор с морским спутником
• Музыкальная система и 6 динамиков
• Холодильник
• Камбуз (плита)
• Льдогенератор
• Духовка
• Микроволновая печь
• Прожектор для головы
• AIS
• Ручная радиостанция VHF
• Эхолот
• Эхолот
• Картплоттер
• Спасательный плот
• Радар
• Преобразователь
• Топливный бак (600 л)
• Изоляция кабины
• Система отопления с изоляцией кабины
• Электрический туалет
• Душ в туалете
• Душ на палубе
• Прожектор на носу (синий/красный светодиод)
• Прожектор на корме (синий/красный светодиод)
• Красный свет карты (синий/красный светодиод)
• Носовое подруливающее устройство
• Отбойник
• Раздвижные боковые окна
• Пожарный насос
• Автоматическая система пожаротушения для пространства бака
• Интерцептор
• Дисплей (от 9" до 19")
• Системы видеонаблюдения (5 камер)
• DVR для системы видеонаблюдения
• PLC система
• Система стеклоочистителей из нержавеющей стали
• Аварийные батареи
• Электрическая шпилька
• Полицейская сирена
• Полицейская световая панель
• Внешний громкоговоритель
• Классификационный сертификат (TL / RINA)
• Гироскопическая стабилизация тепловизионной камеры

Характеристики / Технические характеристики

• Общая длина: 10,80 м
• Ширина: 3,70 м
• Осадка: 0,60 м
• Материал: GRP
• Пассажиры и экипаж: 6+4
• Пропульсия: Внешний двигатель
• Двигатель: 350 л.с. x 2
• Скорость: 50+ узлов
• Классификационное общество: CE Категория C
• Доставка по заказу: 12 недель
