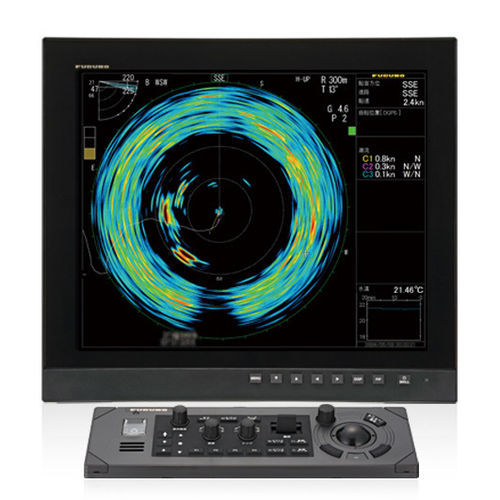

Гидролокатор для судна CSH-10

для катерамноголучевойодночастотный

Обзор
360° всенаправленный сканирующий сонар CSH-10 обеспечивает мгновенную обзорную информацию о подводной обстановке вокруг судна. Работая на высокой частоте (83,5 кГц стандартно, выбор 81,5–85,5 кГц) с полной цифровой формировкой луча, он улучшает различение рыб, донных рельефов и конструкций и имеет узкий луч для эффективного обнаружения косяков у поверхности. Встроенный датчик движения и технология стабилизации луча Furuno обеспечивают стабильные эхо-изображения даже в шустрой воде.

Рынки

• Прогулочные и частные суда
• Рыболовные суда

Особенности

• Новый индикатор наклона — На экране показываются угол наклона, линейное/горизонтальное/вертикальное расстояние до курсора, диапазон обнаружения луча и глубины верхнего/нижнего краёв луча для интуитивного определения положения эха.
• Дальность обнаружения до 900 м — Улучшенная дальняя детекция (пример: обнаружение кораблекрушения на ~850 м). Датчик движения повышает дальнюю детекцию примерно на 20% по сравнению с предыдущей моделью.
• Стабилизация луча — Датчик движения и автоматическая коррекция угла луча; передающий и принимающий лучи могут стабилизироваться независимо для стабильного обнаружения в сложных условиях.
• Высокое разрешение — Функция Auto Filter и стабилизация снижают шумы для более четких изображений, полезных для идентификации косяков и подводных объектов.
• Меткa оценки рыбы — Оценивает две области с откликом, отображая длину, ширину, площадь и оценочный индекс для сравнения эхо (требуются данные скорости судна, курса и магнитного пеленга).
• Функция блокировки цели — Автоматически отслеживает косяк, показывая расстояние, глубину, скорость и направление. Два режима блокировки: отслеживание позиции (Target Mark) и отслеживание косяка (Fish) (требуются навигационные данные).
• Запись/воспроизведение эходанных — Сохранение статичных и динамических изображений во встроенную память или на опциональный внешний носитель и воспроизведение через меню (опция).
• Компактный блок управления — Уменьшенный блок SCU-002 с функциональными клавишами, рычагом наклона, RotoKey™ и крупным трекболом для упрощённой установки и управления.
• Опции дистанционного управления — Пульт на палубе для диапазона, наклона и чувствительности. Проводной пульт FSV-854-MK2, беспроводной SCU-001 (Bluetooth®, до 4 пультов), а также Small Switch Box SCU-003 для базовых команд вверх/вниз и питания.
• Новый защитный купол и корпуса для датчика — Доступны ходы 400 мм или 600 мм. Быстрое поднятие/опускание: 7 с (400 мм), 10 с (600 мм). Допустимая скорость судна: 20 уз. в нормальном режиме, 18 уз. при подъёме/опускании. Совместимость для модернизации с трубами корпуса CSH-8L MARK-2 / CSH-5L MARK-2.
• Совместимость с NavNet TZtouchXL — Отображение эхов, наложение карт и управление CSH-10 с дисплеев TZtouchXL (требуется версия ПО V25.11 или выше).

Технические характеристики

• Общие:
  Сканирование: Полная цифровая формировка луча
  Частота: 83,5 кГц (выбор 81,5–85,5 кГц)
  Базовые диапазоны: 50, 100, 200, 300, 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 2000 м
• Дисплей:
  Разрешение: 1280 x 1024 (SXGA)
  Цвета: 32 цвета (сонарные изображения), 6 цветов (метки)
  Ориентация: Head-up, North-up, Course-up (требуется датчик)
  Доп. функции: Подавитель помех, Усреднение эха, Ограничитель шума, Уровень сигнала, Автосопровождение целей, Автоуборка, Сигнализация косяка
• Приёмопередающее устройство:
  Длительность импульса: 0,5–20 мс
• Корпусное устройство:
  Время подъёма/опускания: 7 с (400 мм), 10 с (600 мм)
  Допустимая скорость судна: 20 уз. (18 уз. при подъёме/опускании)
  Ход преобразователя: 400 мм или 600 мм
• Питание:
  Процессорный блок: 12–24 VDC: 4,0–2,0 A
  Приёмопередатчик: 24 VDC, макс. 7,2 A
  Корпусное устройство: 24 VDC, макс. 10 A
• Окружающая среда:
  Температура: Процессор/Приёмопередатчик -15°C до +55°C; Преобразователь -5°C до +35°C; Корпусное устройство 0°C до +55°C; Панель/Пульт -15°C до +55°C
  Относительная влажность: ≤93% при +40°C
  Влагозащита: Преобразователь IPX8; Панель управления IP22 (настольный) / IP25 (встраиваемый); Корпусное устройство IPX2; Пульт IPX4 (FSV-854-MK2) / IP56 (SCU-001); Small Switch Box передняя часть IP56 / задняя IP22
