Обзор

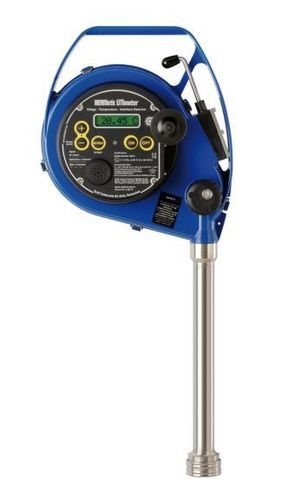

Honeywell Tanksystem’s HERMetic UTImeter Gtex N Series — портативный герметичный уровнемер для закрытого измерения жидкостей, разработанный для gauging (closed gauging) углеводородов и химических веществ. Обеспечивает повышенную безопасность и эффективность при контроле груза, передаче под ответственностью, проверке температуры и обнаружении свободной воды на судах.

Что это такое?
HERMetic UTImeter Gtex N Series выполняет три измерения за одну операцию:

• Измерение воздушного зазора (ullage)
• Проверка температуры
• Обнаружение уровня интерфейса масло‑вода

Доступны четыре версии:

• HERMetic UTImeter Gtex N Series с измерительным зондом 1 дюйм и уплотнениями FKM для основных углеводородных применений
• HERMetic UTImeter Gtex N Series Chem с зондом 1 дюйм, уплотнениями FFKM и лентовым разъёмом для работы с коррозионными жидкостями
• HERMetic UTImeter Gtex N Series Visc или HERMetic UTImeter Gtex N Series Chem Visc с нагрузкой 2 дюйма на зонд, рекомендуются для высоковязких продуктов в углеводородах или коррозионных жидкостях

HERMetic UTImeter Gtex N Series обеспечивает простую замену батарей и может быть оснащён сменными адаптерами для подключения к различным клапанам контроля паров. Устройства очистки ленты, стеклоочиститель и защита ленты входят в стандартную комплектацию.

Как это работает?
Датчик HERMetic UTImeter Gtex N Series калибруется один раз на заводе и не требует последующей перекалибровки. Температурный зонд — это элемент RTD, характеристики которого сохранены внутри датчика. Датчик передаёт точные значения температуры в электронный блок. Поэтому замена датчика или ленты не требует новой калибровки.
Устройство соответствует множеству нормативов и стандартов и имеет несколько одобрений от национальных органов и классификационных обществ.

Какие задачи решает?
HERMetic UTImeter Gtex N Series позволяет выполнять статическую проверку уровня жидкости в резервуаре и непрерывное считывание температуры жидкости с высокой повторяемостью благодаря принципу электронного обнаружения. Полностью модульная конструкция обеспечивает точность и стабильность при снижении затрат на техническое обслуживание для пользователей.

Технические характеристики / Спецификации

• Дисплей: LCD, 8 символов, с подсветкой
• Одобрения для опасных зон: ATEX II 1 G Ex ia IIC T4 Ga / IECEx Ex ia IIC T4 Ga / FM Class I, Div 1, GP A, B, C & D, T4 / Class I, Zone 0, AEx ia IIC T4
• Одобрения: API MPMS Chap 3.1A, ISO 4512, ISO 4268, IP PMM Part IV, IMO SOLAS 74, MARPOL 73/78
• Точность ullage/интерфейса: ±2 mm (±0,08 in)
• Точность температуры: ±0,1 °C (0 до 70 °C), ±0,2 °F (32 до 158 °F)
• Единицы температуры: °C или °F, выбираемые
• Точность ленты: ±1,5 mm / 30 m (±1/16 in / 100 ft)
• Разрешающая способность температуры: 0,01 или 0,1 °, выбираемая
• Разрешение ленты: 1 mm / 1/16 in
• Температурный диапазон датчика: -40 до 90 °C (-40 до 194 °F)
• Шкала ленты: метрическая / английская
• Индикация: звуковая и визуальная
• Питание: одобренные 9V батареи
• Применение: портативное ограниченное gauging ullage, температуры и интерфейса масло‑вода для нефтепродуктов на судах и береговых резервуарах
• Длины ленты: 15, 25, 35, 50, 55, 60 m
• Максимальное сверхдавление в резервуаре: 0,3 bar / 4,4 psi
• Диапазон рабочей температуры: -20 до 50 °C (-4 до 122 °F)
