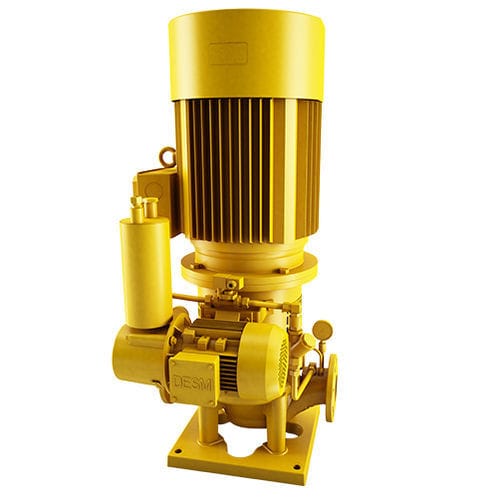

Заправочный насос DESMI B114 приводится в действие собственным электродвигателем
Грунтовочный насос DESMI предназначен для установки на несамозаполненные центробежные насосы, что делает насосный агрегат самовсасывающим. Для того, чтобы устройство заработало, подающий трубопровод должен быть перекрыт, например, обратным клапаном.
Заправочный насос DESMI B114 приводится в действие собственным электродвигателем. Всасывающая сторона заливочного насоса соединена со всасывающей стороной главного насоса трубой (С), фильтром (D) и обратным клапаном (H).
Фильтр (D) предотвращает попадание твердых частиц в заливочный насос, а обратный клапан (H) предохраняет от обратного потока при остановке заливочного насоса. Если основной насос имеет положительный напор на всасывании, электромагнитный клапан (E) неожиданно останавливает прохождение воды через заливочный насос, когда насос и заливочный насос останавливаются.
На напорной стороне заливочного насоса имеется дополнительный резервуар (B), который перед запуском системы должен быть заполнен водой. Во время заливки воздух выходит, пока вода циркулирует в насосе, обеспечивая герметичность и охлаждение.
Функциональное описание:
При переключении пускового переключателя в положение ON таймер T1 получает управляющий ток, который его активирует (см. схему подключения), а также электромагнитный клапан активируется вместе с катушкой реле К1, которая затем активирует запуск двигателя заливочного насоса.
По истечении времени, установленного на таймере T1, включается переключатель T1 и активируется катушка реле К2 к главному насосу, с помощью которой запускается электродвигатель для главного насоса.
Когда основной насос производит давление, превышающее значение, установленное на реле давления на выходе основного насоса
---
