Гик для парусника

из жидкой эпоксидной смолыиз углеродного волокна

Обзор
Как и углеродные мачты, углеродные гики также изготавливаются на нашем производстве в южной Германии – проектирование и производство из единого источника. Основные характеристики: низкий вес, продуманные фитинги и специфический дизайн.

Структура ламинации и усиления
Наша технология производства позволяет создавать особую структуру ламинации. Расположение волокон может быть реализовано точно в соответствии с расчетами. Используемые материалы – высококачественные волокна известных производителей – обеспечивают убедительный качественный результат. CUL-Masten придает особое значение высокой прочности на разрыв и удлинению при разрыве. Возможна комбинация различных волокон, что может дополнительно улучшить характеристики. CUL-Masten использует высококачественную эпоксидную смолу авиационного уровня с отвердителем, сертифицированным GL, температура стойкости которого значительно превышает 100° C. Главный карбоновый гик усилен в зоне даунхаула, области шкотовой системы и точках рифления для восприятия соответствующих нагрузок.

Низовая кромка: в развешенном виде или направляемая в паз
Особое преимущество больших гиков CUL Carbon — возможность поставки с интегрированным нижним пазом для низовой кромки. Он встраивается непосредственно в ламинацию, экономит вес и увеличивает прочность на изгиб. В качестве альтернативы гики могут поставляться без паза или с закрытым пазом для использования развешенной низовой кромки (flying luff).

Детали: от гика до роликовой коробки
Фитинг шейки гика

• до 4 вант для низовой кромки и рифов
• легкоходные и прочные паддисковые блоки
• легко демонтируются, что упрощает обслуживание снастей
• устойчивая и максимальная несущая способность
• варианты из нержавеющей стали
• возможны различные варианты по требованиям заказчика

Фитинг кикера / даунхаула

• нержавеющая сталь или карбон
• подходит для CUL-Power-Kicker или других push-систем
• возможны различные варианты по требованиям заказчика

Ремень для шкота грота

• простой
• легкий
• долговечный
• возможны различные варианты по требованиям заказчика

Велкро-ремень для стакселя/шкота

• простой
• легкий

Роликовая коробка с до 3 вантами

• полностью из углеродного волокна, следовательно очень легкая
• с 3 вантами для низовой кромки и 2 рифов
• легкоходные и прочные паддисковые блоки
• легко демонтируется, что упрощает обслуживание снастей
• анс для dirkleine
• идеальное распределение нагрузки
• блоки могут быть интегрированы в гик

Галерея / Примеры применения

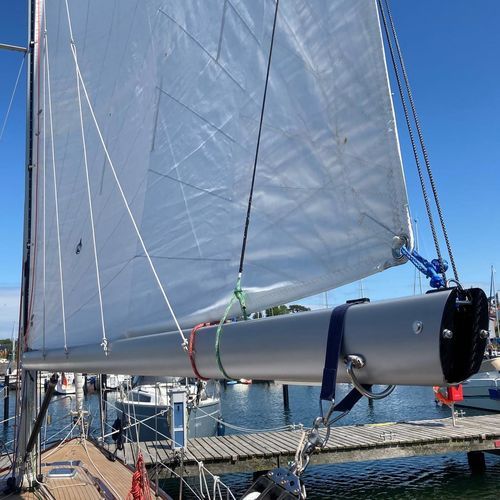

Варианты и применения CUL Carbon Boom показаны для: Nissen 42 (матово-серебристое покрытие, с lazy jacks, системы рифления на одну линию), яхт-динги Korsar, Streamline 2021, International 5.5 (с держателем спинакера и нержавеющей фурнитурой), динги и небольшие килевые лодки (например, Korsar, 505er, FD, Contender).

Размеры профилей
Profile size | Dimensions | Groove | Weight | Ixx | Iyy
44er Profil | Ø44 mm | without groove | 0,4 kg/m | 5,8 cm⁴ | 5,8 cm⁴
46er Profil | Ø46 mm | without groove | 0,6 kg/m | 9,4 cm⁴ | 9,4 cm⁴
65er Profil | Ø65 mm | without groove | 0,7 kg/m | 24 cm⁴ | 24 cm⁴
99er Profil | 99 x 67 mm | without groove | 0,9 kg/m | 39 cm⁴ | 73 cm⁴
101er Profil | 101 x 67 mm | without groove | 1,1 kg/m | 40 cm⁴ | 86 cm⁴
104er Profil | 104 x 67 mm | with groove | 1,1 kg/m | 39 cm⁴ | 85 cm⁴
106er Profil | 106 x 67 mm | with groove | 1,2 kg/m | 40 cm⁴ | 100 cm⁴
117er Profil | 117 x 78 mm | without groove | 1,0 kg/m | 61 cm⁴ | 113 cm⁴
117er Profil | 117 x 78 mm | with groove | 1,2 kg/m | 62 cm⁴ | 132 cm⁴
118er Profil | 118 x 79 mm | without groove | 1,3 kg/m | 74 cm⁴ | 138 cm⁴
118er Profil | 118 x 79 mm | with groove | 1,5 kg/m | 76 cm⁴ | 157 cm⁴
139er Profil | 139 x 88 mm | without groove | 1,6 kg/m | 127 cm⁴ | 262 cm⁴
140er Profil | 140 x 88 mm | with groove | 1,7 kg/m | 130 cm⁴ | 312 cm⁴
141er Profil | 141 x 88 mm | without groove | 1,9 kg/m | 129 cm⁴ | 316 cm⁴
142er Profil | 142 x 88 mm | with groove | 2,0 kg/m | 132 cm⁴ | 366 cm⁴
163er Profil | 163 x 108 mm | without groove | 1,8 kg/m | 216 cm⁴ | 406 cm⁴
167er Profil | 167 x 108 mm | without groove | 1,9 kg/m | 219 cm⁴ | 490 cm⁴
168er Profil | 168 x 108 mm | with groove | 2,1 kg/m | 226 cm⁴ | 603 cm⁴
170er Profil | 170 x 108 mm | with groove | 2,5 kg/m | 266 cm⁴ | 738 cm⁴
195er Profil | 195 x 110 mm | without groove | 2,7 kg/m | 362 cm⁴ | 886 cm⁴
197er Profil | 197 x 110 mm | without groove | 2,9 kg/m | 367 cm⁴ | 1007 cm⁴
197er Profil | 197 x 110 mm | with groove | 3,0 kg/m | 370 cm⁴ | 1069 cm⁴
199er Profil | 199 x 110 mm | with groove | 3,2 kg/m | 375 cm⁴ | 1220 cm⁴
217er Profil | 217 x 113 mm | without groove | 3,0 kg/m | 414 cm⁴ | 1045 cm⁴
218er Profil | 218 x 113 mm | with groove | 3,3 kg/m | 421 cm⁴ | 1354 cm⁴
219er Profil | 219 x 115 mm | without groove | 3,8 kg/m | 528 cm⁴ | 1400 cm⁴
220er Profil | 220 x 115 mm | with groove | 4,1 kg/m | 536 cm⁴ | 1684 cm⁴

Характеристики / технические спецификации

• Manufacturer: CUL-Masten (Carbon Ultra Light)
• Material: carbon fiber laminates with combinations of high-quality fibers possible
• Resin system: high-quality epoxy resin (aviation grade) with GL certified hardener; temperature resistance well over 100° C
• Reinforcements: reinforced at downhaul area, mainsheet area and reefing points
• Luff options: integrated lower luff groove incorporated into laminate (weight saving, increased bending strength) or supplied without/closed groove for flying luff
• Boom neck fitting: up to 4 halyards, drop discs, service-friendly, stainless steel options
• Kicker/downhaul fitting: stainless steel or carbon, compatible with power kicker systems
• Mainsheet attachments: lightweight, durable strap solutions; variations per customer request
• Clew fastening: Velcro strap options (simple, light)
• Roller box: fully carbon, very light, up to 3 halyards, pulleys can be integrated, designed for perfect load distribution
• Available lengths/profiles: carbon booms up to 8 m in length; wide range of profile sizes (44er–220er) with detailed dimensions, weights and section properties listed above
• Typical applications: sport boats, dinghies, dinghy cruisers and yachts up to ~50 ft depending on profile
