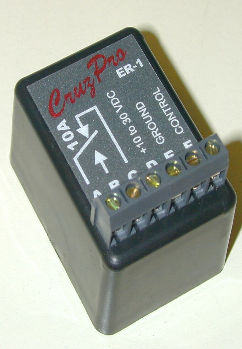

ER-1 Внешний переключатель реле
Выключатель внешнего реле ER-1 может быть подключен к выходу "внешней сигнализации" многих приборов CruzPro и используется для переключения больших токовых нагрузок с нормально разомкнутыми и нормально замкнутыми контактами реле.
Входное сопротивление линии управления составляет не менее 10 000 Ом, а управляющее напряжение от +3,5 до +12 В постоянного тока может быть использовано для переключения реле из положения OFF в положение ON.
Внешний переключатель реле питается от 12 или 24 В постоянного тока и обычно потребляет только 0,035 А при включенном реле и почти без питания при выключенном реле.
ER-1 Схема подключения к приборам серии CruzPro 25/30/35/55/60 и 65
Схема подключения ER-1 Схема подключения
Подключение модуля внешних реле CruzPro ER-1 к приборам 110 мм
Нажмите здесь, чтобы перейти на страницу ER-1
Схема подключения внешнего реле ER-1 Схема подключения внешнего реле
Подключение светового датчика CruzPro DI-31 к модулю внешних реле ER-1 для ночного управления якорным освещением
Нажмите здесь, чтобы перейти на страницу ER-1
Схема подключения внешнего реле ER-1/DI-31 Схема подключения внешнего реле
---
