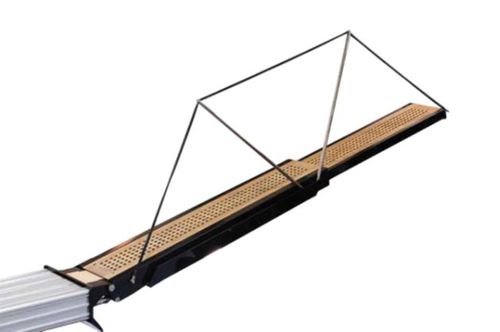

Мосток яхты Swim 270

телескопическийвыдвижнойгидравлический

Обзор
Swim 270 и Swim 350 — выдвижные трапы, предназначенные для установки на средних и крупных яхтах. Эти модели демонстрируют подход Compass Marine к индивидуальной разработке и производству морских систем доступа.

Ход и размеры
Трапы Swim состоят из двух телескопических секций.

• Общая длина (полностью выдвинута): 270 см или 350 см
• Максимальная ширина: 50 см
• Минимальная ширина на носике: 45 см
• Вертикальный угол хода: ±10°

Система привода — электро‑гидравлическая, управляется программируемым PLC. Стандартное управление — через стационарную панель или пульт дистанционного управления. Интегрированные концевые выключатели обеспечивают безопасную эксплуатацию и хранение.

Конструкция и материалы
Несущая конструкция выполнена полностью из нержавеющей стали AISI 316; поверхность для ходьбы — тик в виде решетки, возможны другие материалы по запросу. Все критические механические детали (штифты, винты, поршни) изготовлены из AISI 316. Складной поручень автоматически убирается при хранении. Расчётная грузоподъёмность: до 150 кг при полной выдвинутой длине.

Варианты индивидуальной настройки
Трапы Swim можно адаптировать под требования проекта:

• Индивидуальная длина и ширина
• Опциональные поручни
• Выбор отделки
• Альтернативные материалы настила
• Интегрированная светодиодная подсветка вдоль трапа
• Индивидуальные гравировки, логотипы или декоративные узоры

Технические характеристики

• Серия моделей: Swim
• Доступные номинальные длины: 270 см, 350 см (полностью выдвинуты)
• Максимальная ширина: 50 см
• Минимальная ширина на носике: 45 см
• Вертикальный угол хода: ±10°
• Количество телескопических секций: 2
• Система движения: электро‑гидравлическая
• Блок управления: программируемый PLC, программное обеспечение настраиваемое
• Интерфейсы управления: стационарная панель (стандарт) и пульт ДУ (стандарт)
• Безопасность: интегрированные концевые выключатели
• Материал несущей конструкции: нержавеющая сталь AISI 316
• Поверхность для ходьбы: тик (решётка) (настраиваемая)
• Критические механические компоненты (штифты, винты, поршни): AISI 316
• Складной поручень: автоматически убирается при хранении
• Расчётная грузоподъёмность: до 150 кг при полной выдвинутой длине
• Варианты настройки: длина/ширина, опции поручней, отделки, материалы настила, интегрированная LED-подсветка, индивидуальные гравировки/логотипы/декоративные узоры
