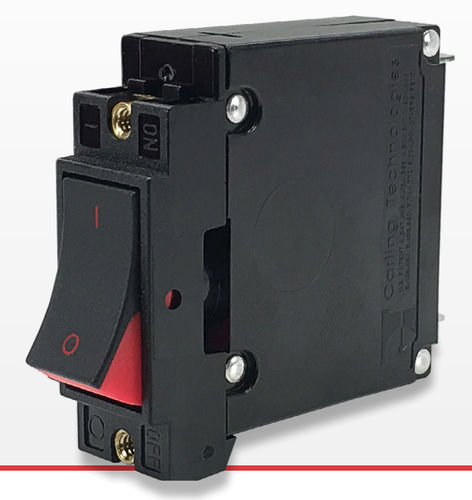

Серия A разработана для точной работы в широком диапазоне приложений общего назначения и с полной амперной нагрузкой
Компактные размеры могут быть дополнены Visi Rocker® или утопленным лепестковым приводом, когда управление с передней панели требует чистого дизайна. Герметичный металлический тумблер идеально подходит для применения в суровых условиях. Дополнительными защитными функциями выключателя являются эксклюзивная защита Rockerguard и/или нажимная рамка для конфигураций с рокерным приводом
Этот выключатель до 50 ампер может быть сконфигурирован как от одного до шести полюсов с ручными приводами и от одного до трех полюсов с герметичными тумблерами, кулисами или утопленными лепестковыми приводами.
Утверждения агентств: UL 489A, UL 1077, UL 1500, UL 508, CSA Accepted, TUV и VDE сертифицированы по IEC/EN 60934, CCC
Сила тока: Максимум 50 ампер
Напряжение: Максимум 277 В переменного тока или 80 В постоянного тока
Максимальная прерывающая способность: 7 500 ампер
Технические характеристики
Утверждения агентств -
UL 489A, UL 1077, UL 1500, UL 508, CSA Accepted, TUV и VDE сертифицированы по IEC/EN 60934, CCC
Количество полюсов -
1-6 полюсов Привод рукоятки
1-3 полюса Рокерный привод
1-3 полюса Металлический тумблерный привод
Доступные задержки -
Мгновенная, ультракороткая, короткая, средняя, длинная (моторные нагрузки), переменный ток, постоянный ток, переменный/постоянный ток; высокая пусковая - короткая, средняя, длинная
Номинальные значения максимального тока и напряжения -
0.02-30A @ 277VAC, 80VDC
31.0-50A @ 125/250VAC, 80VDC
0.1 - 50A @ 80VDC (UL489A)
Максимальная прерывающая способность -
7 500 ампер
Номиналы вспомогательных выключателей -
10.1A @ 250VAC
0.1A @ 125VAC (золотые контакты)
5A @ 30VDC
0.5A @ 80VDC
1.0A @ 65VDC
Доступные цепи -
Серия, шунт, реле, только выключатель, серия с дистанционным отключением, реле и шунт отключение двойной катушки
Стиль привода -
Сплошной цвет Изогнутый рокер (1 на единицу)
Плоский рокер (1 на единицу)
---
