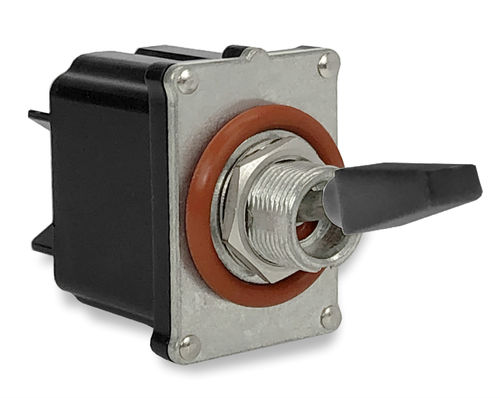

Серия ST - это одно- и двухполюсные герметичные тумблеры, оснащенные уплотнением тумблера, состоящим из динамичного силиконового материала, который соединяется с металлическим тумблером, штифтом и втулкой, обеспечивая идеальную герметизацию и защиту от окружающей среды, вибрации и ударов, выдерживая при этом экстремальные перепады температуры. Также используется до трех клеммных уплотнений на полюс, а дополнительное уплотнительное кольцо обеспечивает дополнительную защиту под панелью. Все силиконовые уплотнения серии ST соответствуют стандарту A-A-59588 по техническим характеристикам силиконовой резины, а в совокупности эти характеристики соответствуют международному стандарту IEC 60529 по герметичности до уровня IP68 и требованиям MIL-DTL-3950G.
Технические характеристики
Сертификация -
UL и cUL
Ссылка:UL 61058-1 и CAN/CSA-C22.2 № 61058-1- 09, Выключатели для приборов - Часть 1: Общие требования. Номер сертификата 20181012-E7560.
UL-1500 Защита от воспламенения.
UL 60079-15 Электрические аппараты для взрывоопасных газовых атмосфер
Количество полюсов -
1 и 2 полюса
Номиналы -
10A 260VAC, 15A 125VAC
16A, 12/24V
Цепи -
ВКЛ-НОЛЬ-ВЫКЛ
(ON)-NONE-OFF
ON-NONE-(OFF)
ON-NONE-ON
ON-NONE-(ON)
ON-OFF-ON
ВКЛ-ВЫКЛ-(ВКЛ)
(ON)-OFF-(ON)
Доступны специальные схемы
Диэлектрическая прочность -
MIL-STD-202G, метод 301
(1500 вольт среднеквадратичного значения)
Сопротивление изоляции -
MIL-STD-202G, метод 302
(50 мегаом, 500 В постоянного тока)
Материал основы -
Полиэстер PBT, UL94-V0
и устойчивый к грибку согласно ASTM G-21
Стиль привода -
Тумблер "летучая мышь
Высокий тумблер
Лопастной тумблер
Материал привода -
Латунь с оловянным покрытием
Полиэстер PBT, UL94-V0
и устойчив к грибку согласно ASTM G- 21
Материал втулки/верхней пластины -
Цинк/алюминий литье под давлением,
с оловянным покрытием.
Варианты клемм -
быстроразъемные клеммы .250
---
