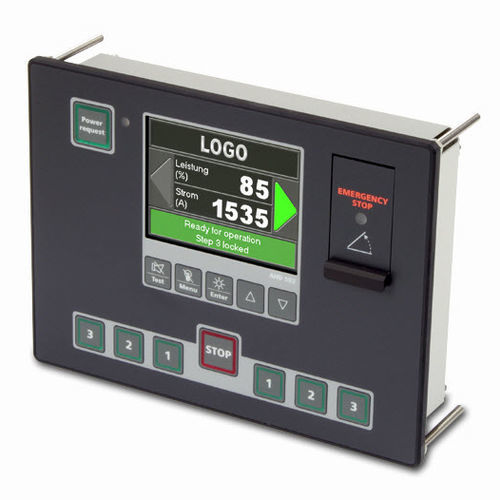

Устройство управления для кораблей AHD 502

Панель AHD 502 является микропроцессорным устройством, предназначенным для управления и индикации измеренных значений мощности носового подруливающего устройства, состоящего из 3 – фазного асинхронного двигателя с фазным ротором и винта с фиксированным шагом. Как правило, панели устанавливаются в пульт рулевой рубки (основная панель) и пульты крыльев мостика (подчиненные панели). Характеристики изделия Компактная конструкция для размещения в пульте, на приборных досках или в щитах Фронтальный размер 192мм х 144мм, глубина встраивания 45мм Степень защиты IP 67 Масса, около 1.0 кг Электропитание 24 В постоянного тока +30%/-25% Энергопотребление до 0.5 A Унифицированная конструкция устройств позволяет использовать общий ЗИП Компактное исполнение и сокращение кабельных связей Обмен данными с панелями управления на крыльях мостика и с центральным модулем, в щите управления подруливающим устройством, по шине CAN-bus (3 x CAN) Простое управление с помощью кнопок с подсветкой носовым подруливающим устройством и ступенчатым регулированием мощности 3,5” TFT цветной экран с зеркальной подложкой и подсветкой для индикации всех рабочих параметров, тока двигателя, а также текущих аварийных сигналов и системного меню Автоматическое регулирование яркости свечения Звуковая и визуальная сигнализация всех аварийных сигналов Беспотенциальные выходные контакты для выдачи сигнала об общей неисправности и подключения внешнего звукового прибора Встроенное сервисное меню для индикации состояния системы, вызова списка аварийных сигналов и программирования предельных значений тока
