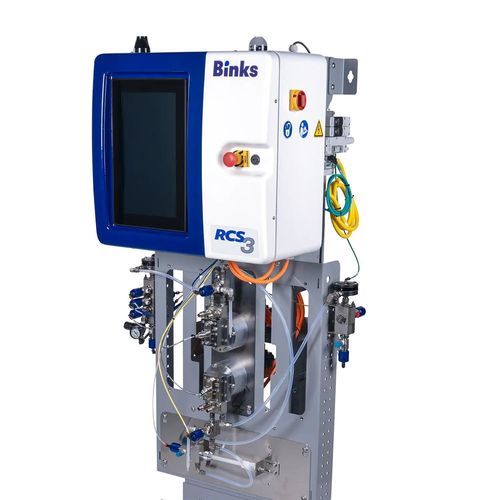

Дозатор-смеситель смола IntelliFlow RCS3

краскахимический продуктс шестерённым насосом

Обзор
Binks IntelliFlow RCS3 представляет собой электронно управляемую систему смешивания и дозирования, приводимую в действие зубчатыми насосами, для применений 1K, 2K и 3K. Разработана для высокоскоростного производства и точного соотношения компонентов, обеспечивает практически мгновенный отклик на спусковой механизм, промываемые насосы для цвета и катализатора, а также интеграцию с ручными или автоматизированными аппликаторами. 15-дюймовый сенсорный экран и облачная связь для удалённого мониторинга и диагностики.

Ключевые функции

• Точная, стабильная пропорция: несколько размеров DLC-покрытых зубчатых насосов для компонентов A и B, покрывающие 3–2000 cc/min на канал и обеспечивающие допуск по соотношению ±1%.
• Мгновенное время отклика: 50 мс для точной подачи материала и уменьшения отходов при высоких скоростях производства.
• Промываемые насосы для цвета и катализатора: быстрые смены цвета с минимальными потерями материала; насосы смолы и отвердителя быстро промываются для поддержания чистоты между составами.
• Модульный сменщик цвета с продувкой воздухом/растворителем: графический интерфейс для программирования объёмов, времени и последовательностей промывки; совместим с системами очистки воздух/растворитель.
• Гибкость системы: поддержка ротационных атомайзеров, колоколов, дисков, электростатических и неэлектростатических пистолетов; расширяемость до 8 каналов, подходит для ручных и автоматизированных процессов.
• Интерфейс и связь: 15-дюймовый сенсорный экран, интуитивный интерфейс в стиле приложения, встроенная облачная и полевозаводская связь для удалённой эксплуатации и диагностики.

Преимущества

• Постоянное качество: точное смешивание минимизирует дефекты и обеспечивает равномерные покрытия.
• Снижение отходов: быстрый отклик и точная дозировка уменьшают расход материалов и расходы на утилизацию.
• Повышенная производительность: оптимизированная работа и быстрые переналадки максимизируют пропускную способность.
• Улучшенный контроль процесса: зоны, определяемые пользователем, и опциональная обратная связь от пирометра для регулировок в реальном времени.
• Удалённый мониторинг и диагностика: облачная связь позволяет контролировать производительность и устранять неполадки удалённо.
• Масштабируемые инвестиции: модульная архитектура поддерживает обновления и добавление каналов по мере роста потребностей.

Варианты конфигурации
Стандартные 2K пакеты

• Поддержка до 12 цветов и 4 катализаторов.
• До 250 рецептов/заданий для хранения.
• Промываемые зубчатые насосы с обеих сторон: цвет и катализатор.
• Размеры насосов стороны A: 3 cc/rev (30–600 cc/min) и 6 cc/rev (60–1200 cc/min).
• Размеры насосов стороны B: 3 cc/rev (30–600 cc/min), 1.2 cc/rev (12–240 cc/min) и 0.3 cc/rev (3–60 cc/min).
• Удалённое управление и мониторинг через облако; встроенная поддержка Ethernet I/P Fieldbus.

Соберите систему под себя

• Возможности 1K, 2K и 3K (3K с опцией объёмного насоса).
• Поддержка до 100 цветов/катализаторов/редукторов и до 250 рецептов.
• Выбираемые размеры насосов: 0.3, 1.2, 3, 6 и 10 cc/rev, диапазон 3–2000 cc/min на канал.
• Доступны объёмные насосы 300 cc/min и 600 cc/min на стороне C.
• Удалённая эксплуатация через облако и поддержка стандартных промышленных полевых шин для интеграции автоматизации.

Legacy RCS2 vs. IntelliFlow RCS3
Feature | RCS2 | RCS3
Flushing | Flushable only on color side | Flushable on both color and catalyst sides
Calibration | Calibration at applicator | Calibration on pump or at applicator
Compatibility | 1K and 2K, up to 8 channels | 1K, 2K and 3K, up to 8 channels
Number of Colors and Catalysts | Up to 10 colors and catalysts | Up to 100 colors and catalysts
Recipe Capacity | 99 | 250
Interface | Windows-based interface | Modern intuitive app-like interface
Remote operation & monitoring | Not available | Full remote monitoring and operation capability

Технические характеристики

• Диапазон соотношений: 1:1 до 100:1
• Допуск по соотношению: ±1%
• Возможности: 1K, 2K и 3K (с объёмным насосом)
• Диапазон вязкости: 1 cPs – 3000 cPs
• Макс. количество смол: до 100
• Макс. количество катализаторов/отвердителей: до 100
• Давление жидкости: 250 psi (145 psi с датчиком расхода)
• Расход смолы: 3–2000 cc/min
• Расход катализатора/отвердителя: 3–2000 cc/min
• Общий диапазон расхода: 6–4000 cc/min
• Точность расхода: ±1%
• Время отклика триггера: 50 ms (в зависимости от материала и расхода)
• Материалы, контактирующие с жидкостью: нержавеющая сталь, PTFE, перфторэластомер, UHMW полиэтилен
• Совместимость с изоцианатными катализаторами: Да
• Протоколы связи: Discrete, Ethernet, Profinet, DeviceNet, CC-Link, EtherCat, Modbus
• Рецепты/задания: 250
• Вес: прибл. 300 lb
• Габариты: Ширина 32", Глубина 28", Высота 74.65"
