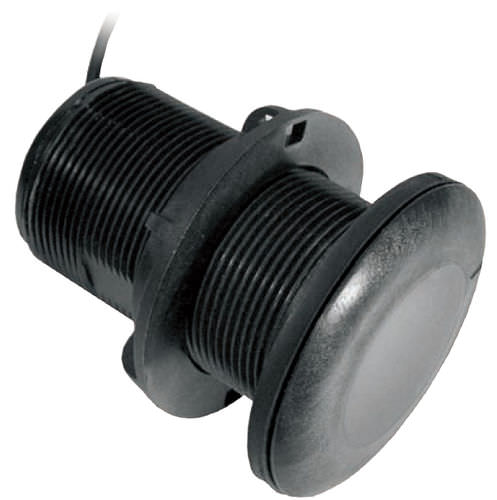

Внутри P19 находится один наклонный двухчастотный элемент с частотой 50/200 кГц. В преобразователях Tilted Element™ элемент закреплен в корпусе под углом 20°, 12° или 0°. Поскольку датчик устанавливается почти заподлицо с корпусом судна, наклон корректирует килеватость корпуса и ориентирует керамический элемент горизонтально для обеспечения максимального возврата эхосигнала к датчику. Все версии имеют почти заподлицо с корпусом, что минимизирует сопротивление, поскольку всего 5 мм (3/16") выступают за пределы корпуса.
P19 доступен в трех различных моделях с наклонным элементом:
версии с фиксированным наклоном 20° для килеватости корпуса от 16° до 24°
версии с фиксированным наклоном 12° для килеватости корпуса от 8° до 15°
Версии с фиксированным наклоном 0° для килеватости корпуса от 0° до 7°
Особенности:
Только глубина или глубина и температура
250 W
200 кГц с шириной луча 14°
Выход кабеля под прямым углом экономит место и защищает датчик, если на него наступить
Входящая в комплект резиновая шайба позволяет затягивать корпусную гайку на неровных поверхностях корпуса судна
Пластиковый корпус соответствует требованиям ABYC H-27
Бронзовый корпус (B17) доступен для установки на корпус из стекловолокна или дерева
Технические характеристики:
Вес:
-Пластиковый P19-0,5 кг (1,1 фунта)
-Бронзовый B17-0,9 кг (2,0 фунта)
Рекомендуемая длина лодки: До 9 м (30 футов)
Материал корпуса: Стекловолокно или металл
Килеватость корпуса: До 24°
Акустическое окно: Уретан
Диаметр отверстия: 51 мм или 2"
---
