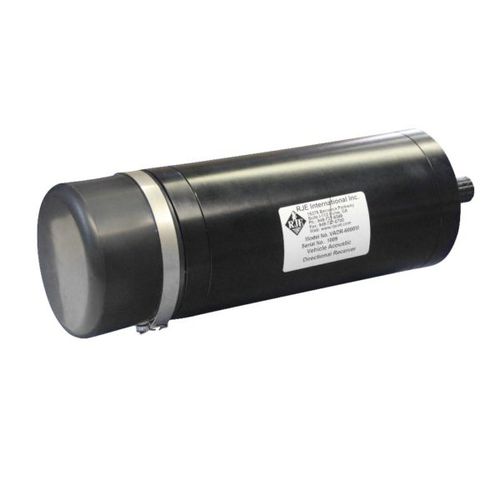

Акустические направленные приемники VADR-6000M - это небольшие, но прочные пассивные пингерные приемники. Устройство помогает операторам ROV и AUV отслеживать источники акустического звука в диапазоне от 8 кГц до 45 кГц. Приемники используют протокол RS232 для связи с поверхностью и обратно. Приемники серии VADR могут также отслеживать акустические транспондеры ATT-400 и имеют рабочую глубину до 6 000 м.
Режим пингерного приемника
ПОЛОСА ПРИЕМА
от 8 до 45 кГц с шагом 100 Гц
ЧУВСТВИТЕЛЬНОСТЬ ПРИЁМНИКА
-100 дБ на 1 мкПа @ 1 метр
Режим транспондера
ЧАСТОТЫ ПРИЕМА
25, 27, 28, 29, 30, 31, 32, 33, 34 кГц
ЧАСТОТА ОПРОСА
26 кГц
АКУСТИЧЕСКИЙ ВЫХОД
190 дБ на 1 мкПа @ 1 м
АКУСТИЧЕСКИЙ СИГНАЛ
Кодированный
РАДИУС ДЕЙСТВИЯ СИСТЕМЫ
до 750 м (2 461 футов)
Направленный гидрофон
ШИРИНА ЛУЧА
40 ± 5 градусов Конический
ИНДИКАЦИЯ ПЕЛЕНГА
4 БИНС: левый или правый, 3, 8, 20 или > 20 градусов
ТОЧНОСТЬ ПОДШИПНИКА
5 градусов номинально в BINS 1 и 2
РАЗРЕШЕНИЕ ПЕЛЕНГА
2 градуса
Интерфейс управления
RS232
9600 бод, без паритета, 8 битов данных и 1 стоп-бит
КОННЕКТОР
5-контактный подводный разъем
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ИНТЕРФЕЙСА
ОС Microsoft, предусмотрено
ВХОДНОЕ НАПРЯЖЕНИЕ
от 18 до 32 В постоянного тока, номинальное напряжение 24 В постоянного тока
Механические/Окружающая среда
КОРПУС
Алюминий, анодированный твердым покрытием
НОМИНАЛЬНАЯ ГЛУБИНА
6 000 м (19 685 футов)
ВЕС
6.8 кг (15 фунтов) в воздухе/5,5 кг (12 фунтов) в воде
РАЗМЕРЫ
12.7см(Ø) x 28.0см(L) (5.00in(Ø) x 11.0in(L))
ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР
-18°C - 43°C (0°F - 110°F)
---
